气动衬氟三通球阀

一、气动衬氟三通球阀产品概述

上海川沪阀门有限公司生产的气动衬氟三通球阀是由角行程活塞式气动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好。气动三通球阀可配以阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。两阀座密封气动三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封气动三通球阀具有造型美观、结构紧凑合理。
它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

气动衬氟三通球阀特点：
1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2.流通能力大，且介质流向不受限制。
3.密封性能好、泄漏量小：密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低。
4.除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质。
5.结构简单维修方便。
6.配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统。
气动衬氟三通球阀适用场景:
气动衬氟三通球阀广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

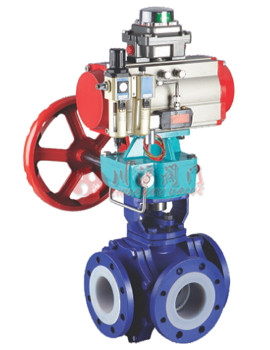

二、气动衬氟三通球阀产品图片

气动衬氟三通球阀

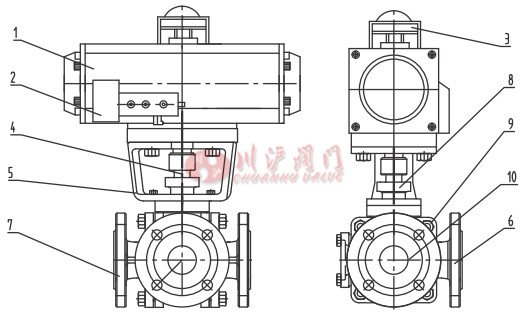

三、气动衬氟三通球阀材质参数

序号	名称	序号	名称
01	气动执行机构	06	阀体
02	电磁阀	07	阀盖
03	限位开关	08	压盖
04	连接轴	09	连接螺栓
05	执行器支架	10	球体

**主要零件材料**
名称	材质
阀体、阀盖、球芯	ZG230-450、ZG0Cr18Ni9
衬里材料	F46、F4、PFA、PO、PE、PP
密封圈、填料、垫片	聚四氟乙烯、柔性石墨
气动执行机构	组合件（见气动说明书）
电动执行机构	组合件（见电装说明书）

四、气动衬氟三通球阀技术参数

阀体形式	三通铸造球型阀
公称通径	DN15 ~ 200mm
公称压力	国标PN1.6、2.5、4.0、6.4MPa；美标ANSI150、300LB；日标JIS10、20、30K
法兰标准	JIS、ANSI、GB、JB' HG等
连接形式	法兰式、螺纹式（适用于1/2"~2"）
阀差形式	整体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、含漫聚四氟乙烯填料、石棉编织填料、柔性石墨
阀板形式	0型球体阀芯
流络特性	快开特性
执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4 ~ 0.7MPa
气源接口	Gl/4\ Gl/8\ G3/8", G1/2B
环境温度	-20-+90X
作用形式	单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）
作用形式	双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）--失气时阀位保持（FL）
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、气动衬氟三通球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动衬氟三通球阀阀门控制方式

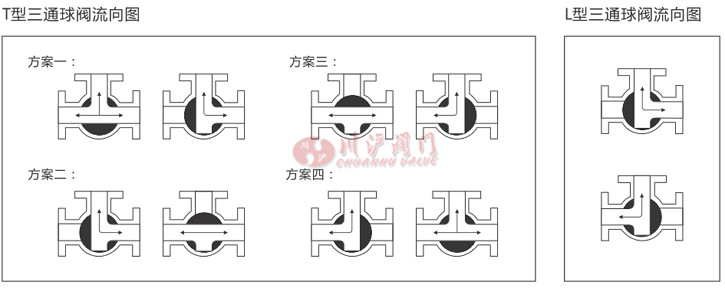

气动三通球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通： T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

七、气动衬氟三通球阀结构图

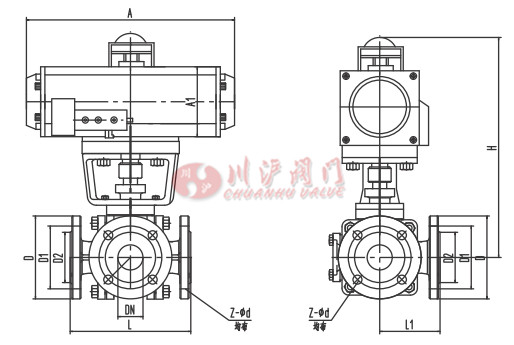

八、气动衬氟三通球阀连接尺寸

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
b	16	18	18	18	18	18	18	20	20	22	22	24
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
