手动管夹阀

一、手动管夹阀产品概述

上海川沪阀门有限公司生产的手动管夹阀主要结构型式：
手动管夹阀由阀体、橡胶管套、大小阀杆、压板、拉杆、托架、手轮等零件组成。
1、工作原理：
当顺时针转动手轮时，使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭，反之即行开启。这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
2、注意事项：
因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力及多人辅助，禁用其他工具开闭。
3、安装与维护：
①手动管夹阀在管道上任意安装，没有介质流向限制。
②手动管夹阀维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。胶管是管夹阀唯一需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。手动管夹阀很少需要其他零件库存。

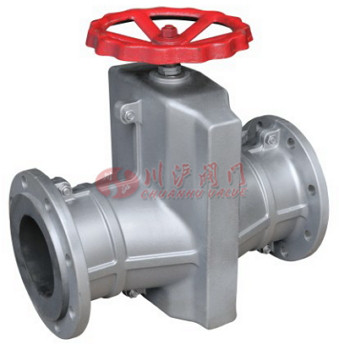

二、手动管夹阀产品图片

手动管夹阀

三、手动管夹阀材质参数

名称	材质
阀体	铝合金、铸铁、铸钢
橡胶套管	橡胶
大小阀杆	铸铜、碳钢
压板	铸铁
拉杆	\|铸铁
托架	球墨铸铁
手轮	铸铁

四、手动管夹阀主要性能规范

适用温度	适用介质
≤85℃	矿浆、磨料、干湿型粉尘类

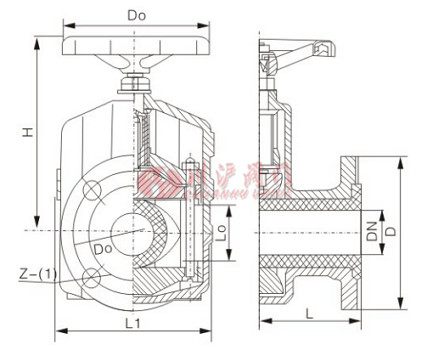

五、手动管夹阀结构图

六、手动管夹阀安装尺寸

公称通径 (DN)	公称压力 (MPa)	工作压力 (MPa)	L	L1	Lo	D	D1	Do	H	Z-D	重量 (kg)
25	0.6	0.6	142	124	31	115	85	120	150	4-14	3
32			160	145	40	*140	100	140	174	4-18	4.5
40			180	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195
