J45F46衬氟截止阀

产品展示>> 耐腐蚀阀门>>J45F46衬氟截止阀
一、J45F46衬氟截止阀 产品概述

衬氟角式截止阀阀的启闭是靠旋转手轮,使阀杆作轴向运动时,带动阀瓣升降而达到的。当手轮顺时针方向旋转时阀瓣下降。将通路截断。
阀体内腔表面以及阀盖、阀瓣、和阀杆等零件与介质接触部分的表面,均衬有聚全氟乙丙烯塑料。故具有最佳的耐腐蚀性能。适用于多种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。
FEP(F46)、PCTFE(F3)衬氟直流截止阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

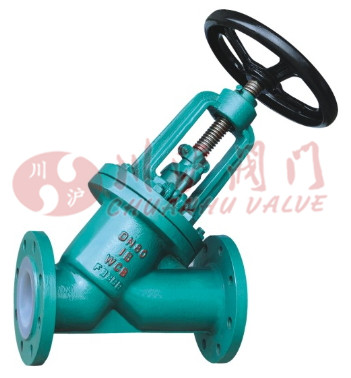

二、J45F46衬氟截止阀 产品图片

J45F46衬氟截止阀
J45F46衬氟截止阀
三、J45F46衬氟截止阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、J45F46衬氟截止阀 执行标准

公称压力 PN16
强度试验(Ps) 密封耐压 1.6MPa
阀体耐压 2.4MPa
工作压力 1.6MPa
使用温度 J45F2-1.6 -50°C-+120°C
J45F46-1.6 -50°C-+120°C
适用介质 强腐蚀性介质

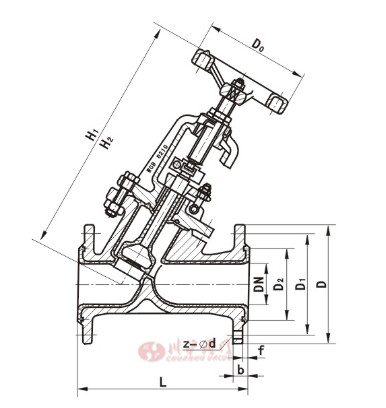

五、J45F46衬氟截止阀 结构图

J45F46衬氟截止阀
六、J45F46衬氟截止阀 连接尺寸

公称通经 L D D1 D2 f b Z-φd
DN(mm) DN(mm)
J45F-10 PN1.0MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 4-φ18
100 4 175 215 180 155 3 22 8-φ18
125 5 200 245 210 185 3 24 8-φ18
150 6 225 280 240 210 3 24 8-φ23
200 8 275 335 295 265 3 26 8-φ23
250 10 325 390 350 320 3 28 12-φ23
300 12 375 440 400 368 4 28 12-φ23
J45F-16 PN1.6MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 8-φ18
100 4 175 215 180 155 3 24 8-φ18
125 5 200 245 210 185 3 26 8-φ18
150 6 225 280 240 210 3 28 8-φ23
200 8 275 335 295 265 3 30 8-φ23
J45F-25 PN2.5MPa
15 1/2 90 95 65 45 2 16 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
