电动衬氟球阀
一、电动衬氟球阀 产品概述
上海川沪阀门有限公司生产的电动衬氟球阀，是由角行程的电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。根据工作条件，提供电动衬氟防爆球阀。
特点：
1.阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，具有可靠的耐腐蚀性和密封性。
2.体积小，重量轻，结构简单，安装维修方便。
3.流阻小，流通能力大。
适用场景:
适用于强酸、强碱等腐蚀性介质。
二、电动衬氟球阀 产品图片
 |
 |

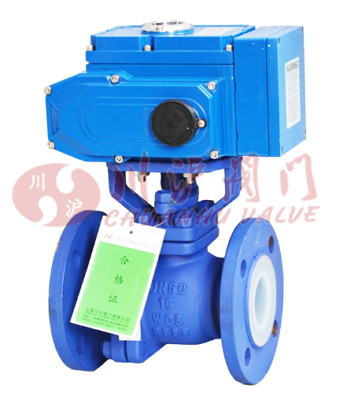

| 电动衬氟球阀(配精小型电动执行器) |

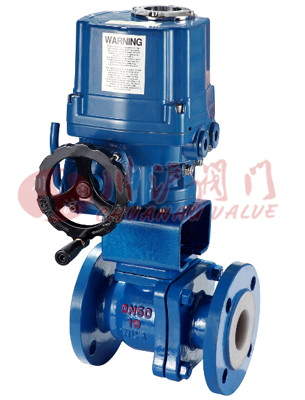

电动衬氟球阀(配防爆型电动执行器) |
三、电动衬氟球阀 零部件参数
| 零件名称 |
材料名称 |
| 阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
| 球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
| 阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
| 阀座密封圈 |
PTFE、碳素纤维＋PTFE |
| 密封填料 |
聚四氟乙烯填料 |
四、电动衬氟球阀 技术参数
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 公称压力(MPa) |
PN1.0、1.6MPa |
| 泄漏量 |
软密封：零泄漏 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
"O"型球形阀芯 |
| 密封填料 |
聚四氟乙烯(PTFE) |
| 连接形式 |
法兰 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 基本误差 |
±1% |
| 死区 |
≤1% |
| 回差 |
≤1% |
| 适用温度 |
密封面 |
| PTFE≤180℃ |
| 配置执行机构 |
可配PSQ、HQ、361RS、CH等系列角行程电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
五、电动衬氟球阀 执行机构参数
| 执行器类别 |
CH系列执行器参数 |
HQ系列执行器参数 |
| 电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
| 输出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
| 动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
| 控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
| 动作时间 |
15秒/30秒/60秒 |
18S～112S |
| 保护装置 |
过热保护 |
内置过热保护、过载保护 |
| 环境温度 |
-30°～60° |
-20℃～+70℃ |
| 手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
| 机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
| 防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
| 防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
| 驱动电机 |
8W/E |
鼠笼式异步电机 |
| 进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
| 壳体材料 |
铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |

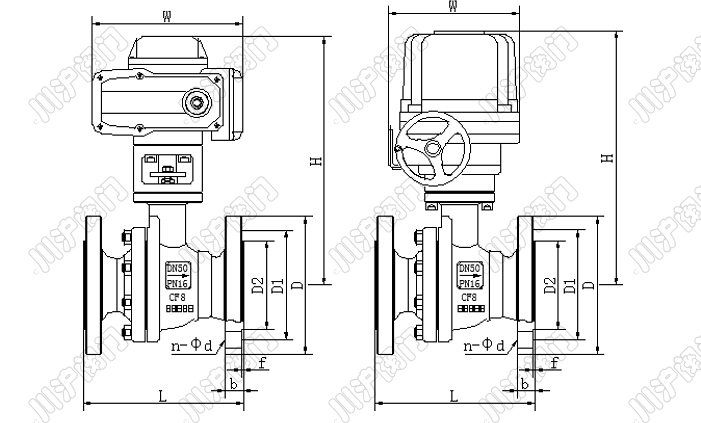

六、电动衬氟球阀 结构图
七、电动衬氟球阀 连接尺寸
| 公称通径 |
标准值 |
参考值 |
| DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
n-Φd |
W |
H |
| PN1.6(MPa) |
| 15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
231 |
350 |
| 20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
231 |
370 |
| 25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
231 |
375 |
| 32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
231 |
385 |
| 40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
231 |
390 |
| 50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
231 |
435 |
| 65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
261 |
460 |
| 80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
261 |
465 |
| 100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
285 |
612 |
| 125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
285 |
625 |
| 150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
325 |
700 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
325 |
740 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
