角式衬氟截止阀
一、角式衬氟截止阀 产品概述
衬氟角式截止阀(型号:J44F46-16)适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。

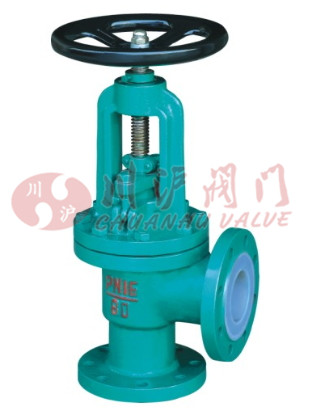

二、角式衬氟截止阀 产品图片
角式衬氟截止阀 |
三、角式衬氟截止阀 零部件材料
零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | ||
---|---|---|---|---|---|---|
Z | C | P | R | PL | RL | |
阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
球体 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
衬里层/阀座 | FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯) | |||||
填料压盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
填料 | PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯 | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手柄 | WCC | WCC | WCC | WCC | WCC | WCC |
四、角式衬氟截止阀 执行标准
设计标准 | GB12233/GB12233 |
---|---|
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |

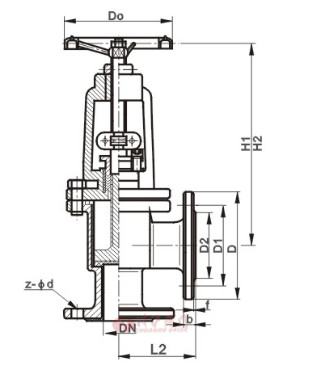

五、角式衬氟截止阀 结构图
六、角式衬氟截止阀 连接尺寸
公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
---|---|---|---|---|---|---|---|---|
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-φ23 |
PN2.5MPa | ||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
