产品展示>> 耐腐蚀阀门>>衬氟隔膜阀
一、衬氟隔膜阀 产品概述

衬氟隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。
最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐
蚀,省去了填料密封结构,且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。
2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用
隔膜阀是在1.3×10-5~2.5X106Pa的流体系统中用来开启或隔断气流的阀门。

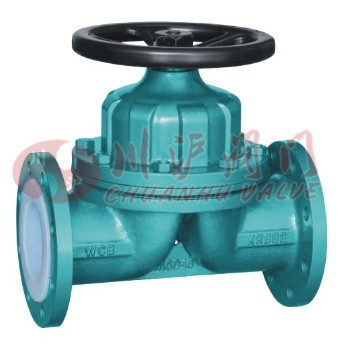

二、衬氟隔膜阀 产品图片

衬氟隔膜阀
衬氟隔膜阀
三、衬氟隔膜阀 零部件材料

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC
四、衬氟隔膜阀 执行标准

 设计标准 GB12239
结构长度 JB1688/GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动、常闭型、常开型
五、衬氟隔膜阀 结构图

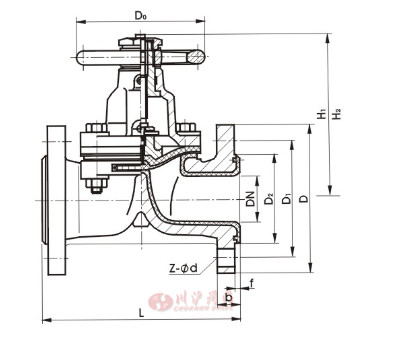

衬氟隔膜阀结构图
六、衬氟隔膜阀 连接尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-фd d0 H H1 WT(kg)
PN0.6MPa / PN1.0MPa
15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
300 12 850 460 410 375 4 34 12-ф25 500 590 685 345

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
