电动对夹保温球阀
一、电动对夹保温球阀 产品概述
上海川沪阀门有限公司生产的电动对夹保温球阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。电动对夹保温球阀也称电动对夹夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
型号：
BQ971F、BQ971PPL
特点：
1.采用整体式结构，比一般球阀体积更小，重量更轻，密封性能更优，且无外漏。
2.夹套采用碳素钢管焊接，比铸造的更加牢固。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
适用场景:
电动对夹保温球阀适用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

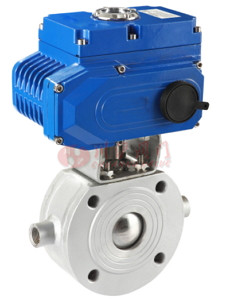

二、电动对夹保温球阀 产品图片
 |
| 电动对夹保温球阀 |
三、电动对夹保温球阀 技术参数
| 公称压力或压力级 | 产品型号 | |||||||
|---|---|---|---|---|---|---|---|---|
| PN1.0MPa | BQ971F-10C | BQ971F-10P | BQ971F-10P8 | BQ971F-10P3 | BQ971F-10R | BQ971F-10R8 | BQ971F-10R3 | |
| PN1.6MPa | BQ971F-16C | BQ971F-16P | BQ971F-16P8 | BQ971F-16P3 | BQ971F-16R | BQ971F-16R8 | BQ971F-16R3 | |
| PN2.5MPa | BQ971F-25 | BQ971F-25P | BQ971F-25P8 | BQ971F-25P3 | BQ971F-25R | BQ971F-16R8 | BQ971F-25R3 | |
| CLASS150 | BQ971F-150(LB)C | BQ971F-150(LB)P | BQ971F-150(LB)P8 | BQ971F-150(LB)P3 | BQ971F-150(LB)R | BQ971F-150(LB)R8 | BQ971F-150(LB)R3 | |
| 10K | BQ971F-10(K)C | BQ971F-10(K)P | BQ971F-10(K)P8 | BQ971F-10(K)P3 | BQ971F-10(K)R | BQ971F-10(K)R8 | BQ971F-10(K)R3 | |
| 主要零件材料 | 阀体 | WCB | ZGlCr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF8M(316L) |
| 球体、阀杆 | 2Crl3 | lCr18Ni9Ti | 0Cr18Ni9(304) | 0Cr18Ni9(304L) | 1Cr18Ni2Mo2(316) | 0Cr17Ni2Mo2(316) | 0Cr17Ni2Mo2(316L) | |
| 密封圈 | 聚四氟乙烯 对位聚苯 | |||||||
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||
| 适用工况 | 适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||
| 适用温度 | -28-300℃ | |||||||
| 配管法兰 | JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 | |||||||
四、电动对夹保温球阀 执行器参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
五、电动对夹保温球阀 性能规范
| 设计标准 | ASME B 16.34 GB/T12224 |
|---|---|
| 结构长度 | ASME B 16.10 GB/T12221 |
| 连接法兰 | ASME B 16.5、JB/T 79 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |
六、电动对夹保温球阀 结构图
 |
七、电动对夹保温球阀 连接尺寸
| 公称通径(DN) | 产品型号 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | W | H | Z-G | ||||||
| (mm) | (in) | 1.0MPa | 1.6MPa | 2.5MPa | 150Lb | 10k | 手动 | 手动 | ||
| 15 | 1/2” | 40 | 53 | 53 | 53 | 47 | 58 | 130 | 80 | 3/8 |
| 20 | 3/4” | 45 | 63 | 63 | 63 | 57 | 63 | 170 | 80 | 3/8 |
| 25 | 1” | 50 | 73 | 73 | 73 | 66 | 74 | 170 | 100 | 3/8 |
| 32 | 1 1/4” | 60 | 84 | 84 | 84 | 75 | 84 | 200 | 110 | 1/2 |
| 40 | 1 1/2” | 70 | 94 | 94 | 94 | 85 | 89 | 250 | 120 | 1/2 |
| 50 | 2” | 80 | 109 | 109 | 109 | 103 | 104 | 250 | 130 | 1/2 |
| 65 | 2 1/2” | 110 | 129 | 129 | 129 | 122 | 124 | 350 | 140 | 1/2 |
| 80 | 3” | 120 | 144 | 144 | 144 | 135 | 134 | 350 | 150 | 1/2 |
| 100 | 4” | 140 | 164 | 164 | 170 | 173 | 159 | 420 | 180 | 1/2 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
