电动衬氟球阀

产品展示>> 电动球阀>>电动衬氟球阀
一、电动衬氟球阀 产品概述

电动衬氟球阀(耐腐蚀电动球阀)采用全氟塑料衬里工艺,具有可靠的耐腐蚀性和密封性,适用于任何强腐蚀性化学介质中作开关或调节之用。由于电动衬氟球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚四氟,可用于各种酸、碱、盐类等强腐蚀性介质中。
特点:
1.阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,具有可靠的耐腐蚀性和密封性。
2.体积小,重量轻,结构简单,安装维修方便。
3.流阻小,流通能力大。
适用场景:
适用于强酸、强碱等腐蚀性介质。

二、电动衬氟球阀 产品图片

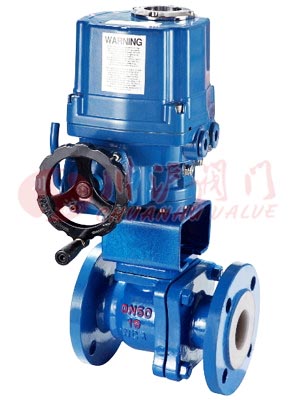

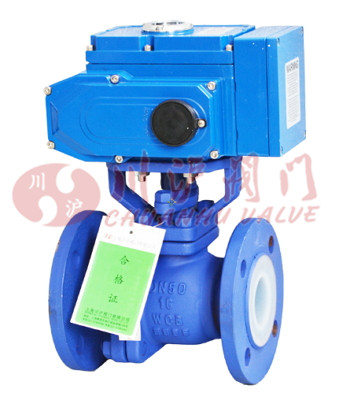

电动衬氟球阀 防爆型电动衬氟球阀
电动衬氟球阀 防爆型电动衬氟球阀
三、电动衬氟球阀 零部件参数

零件名称 材料名称
阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
阀杆 2Cr13+46 304+46 316+46 316L+46
阀座密封圈 PTFE、碳素纤维+PTFE
密封填料 聚四氟乙烯填料
四、电动衬氟球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公称压力(MPa) PN1.0、1.6MPa
泄漏量 软密封:零泄漏
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)
连接形式 法兰
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤180℃
配置执行机构 可配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、电动衬氟球阀 执行机构参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

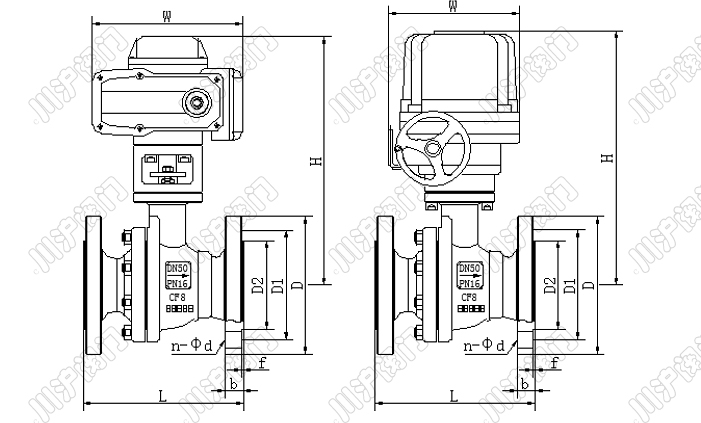

六、电动衬氟球阀 结构图

电动衬氟球阀结构图
七、电动衬氟球阀 连接尺寸

公称通径     主要尺寸
DN NPS L D D1 D2 f b n-d
mm inch PN1.0MPa
15 1/2 140 95 65 45 3 16 4-14
20 3/4 140 105 75 55 3 18 4-14
25 1 150 115 85 65 3 18 4-14
32 1-1/4 165 140 100 75 3 18 4-18
40 1-1/2 180 150 110 85 3 18 4-18
50 2 200 165 125 100 3 18 4-18
65 2-1/2 220 185 145 120 3 18 4-18
80 3 250 200 160 135 3 20 8-18
100 4 280 220 180 155 3 20 8-18
125 5 320 250 210 185 4 22 8-18
150 6 360 285 240 210 4 22 8-22
200 8 400 340 295 265 4 24 8-22
250 10 450 395 350 320 5 26 12-22
300 12 610 445 400 370 5 26 12-22
PN1.6MPa
15 1/2 140 95 65 45 3 16 4-14
20 3/4 140 105 75 55 3 18 4-14
25 1 150 115 85 65 3 18 4-14
32 1-1/4 165 140 100 75 3 18 4-18
40 1-1/2 180 150 110 85 3 18 4-18
50 2 200 165 125 100 3 18 4-18
65 2-1/2 220 185 145 120 3 18 4-18
80 3 250 200 160 135 3 20 8-18
100 4 280 220 180 155 3 20 8-18
125 5 320 250 210 185 4 22 8-18
150 6 360 285 240 210 4 22 8-22
200 8 400 340 295 265 4 24 12-22
250 10 450 405 355 320 5 26 12-26
300 12 610 460 410 370 5 28 12-26
公称通径     主要尺寸
DN NPS L D D1 D2 f b n-d
mm inch PN2.5MPa
15 1/2 140 95 65 45 3 16 4-14
20 3/4 140 105 75 55 3 18 4-14
25 1 150 115 85 65 3 18 4-14
32 1-1/4 165 140 100 75 3 18 4-18
40 1-1/2 180 150 110 85 3 18 4-18
50 2 200 165 125 100 3 20 4-18
65 2-1/2 220 185 145 120 3 22 8-18
80 3 250 200 160 135 3 24 8-18
100 4 280 235 190 155 3 24 8-22
125 5 320 270 220 185 4 26 8-26
150 6 360 300 250 210 4 28 8-26
200 8 400 360 310 275 4 30 12-26
250 10 450 425 370 330 5 32 12-30
300 12 610 485 430 390 5 34 16-30
class 150
15 1/2 108 89 60.5 35 3 15 4-15
20 3/4 117 98 70 43 3 15 4-15
25 1 127 108 79.5 51 3 15 4-15
32 1-1/4 140 117 89 64 3 15 4-15
40 1-1/2 165 127 98.5 73 3 16 4-15
50 2 178 152 120.5 92 3 17 4-19
65 2-1/2 190 178 139.5 105 3 19 4-19
80 3 203 190 152.5 127 3 20 4-19
100 4 229 229 190.5 157 3 24 8-19
125 5 356 254 216 186 4 25 8-22
150 6 394 279 241.5 216 4 27 8-22
200 8 457 343 298.5 270 4 30 8-22
250 10 533 406 362 324 5 32 12-25
300 12 610 483 432 381 5 34 12-25

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
