电动三通内螺纹球阀

一、电动三通内螺纹球阀产品概述

上海川沪阀门有限公司生产的电动三通内螺纹球阀分为电动三通T型球阀和电动三通L型球阀，都可以用来控制介质的分流和合流，其中三通L型球阀多用于切换介质流路来用。
特点：
1.电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4.T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
适用场景:
电动三通内螺纹球阀适合控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。

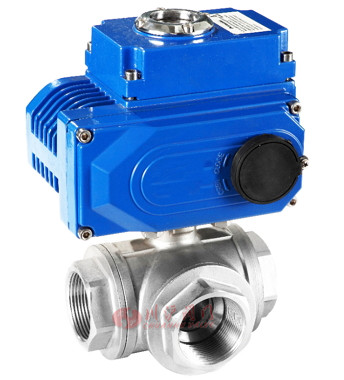

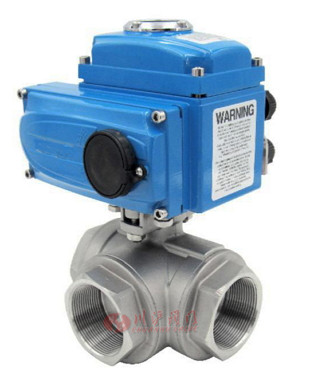

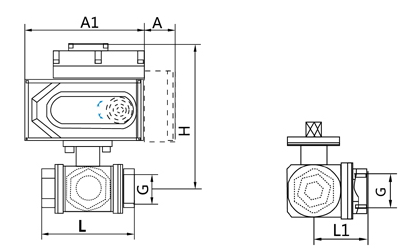

二、电动三通内螺纹球阀产品图片


电动三通内螺纹球阀	电动三通内螺纹球阀

三、电动三通内螺纹球阀控制方式

四、电动三通内螺纹球阀零部件参数

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质
适用工况	适用温度	-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

五、电动三通内螺纹球阀技术参数

公称通径DN(mm)	10	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三段式分体式阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1
配置执行机构	可配CH、CHV、CHQ等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

六、电动三通内螺纹球阀执行机构参数

执行器类别	CH系列执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
