三片式电动卡箍球阀
一、三片式电动卡箍球阀 产品概述
上海川沪阀门有限公司生产的三片式电动卡箍球阀由三段阀体,中间配用螺栓锁定而成。阀球转动90度,就能完全开启或关闭阀门。通常制作高压球阀使用。用于截断或接通管路中的介质,阀座采用弹性密封结构,启闭轻松密封可靠。可以灵活的控制阀门开关(配开关型电动执行机构)和调节流量大小(配调节型电动执行机构)。
型号:
CHQ981F、CHQ981PPL、CHQ981N
特点:
1、卡箍连接拆装方便、适用需要经常清洁的工况下。
2、安装简便,能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
适用场景:
三片式电动卡箍球阀广泛适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

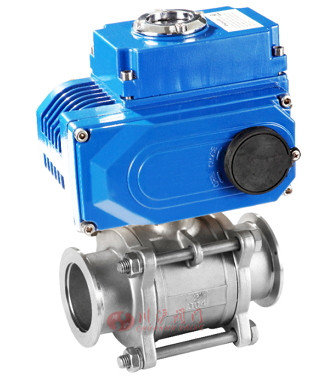

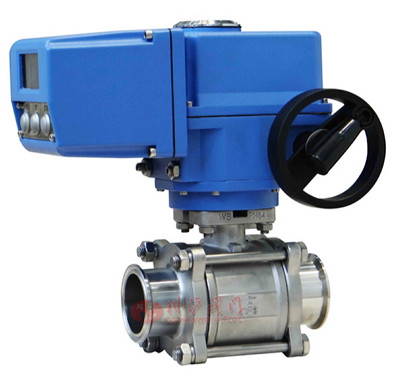

二、三片式电动卡箍球阀 产品图片
三片式电动卡箍球阀 | 三片式电动卡箍球阀 |
三、三片式电动卡箍球阀 主要零部件材料
零件名称 | 材料名称 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
四、三片式电动卡箍球阀 技术参数
公称通径 | 15~100mm |
---|---|
公称压力 | PN1.6、2.5、4.0MPa |
阀体材质 | 碳钢、304、316、316L |
球体材质 | 304/316/316L不锈钢 |
阀杆材质 | 304/316/316L不锈钢 |
阀座密封 | PTFE |
温 度 | PTFE≤150℃ |
连接型式 | 卡箍式、快装式 |
适用介质 | 水、气体、油品等 |
特 点 | 密封好、使用寿命长 |
五、三片式电动卡箍球阀 执行器参数
执行器类别 | CHV系列执行器参数 | CHQ系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M~2000N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S~112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
壳体材料 | 铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 | |
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |

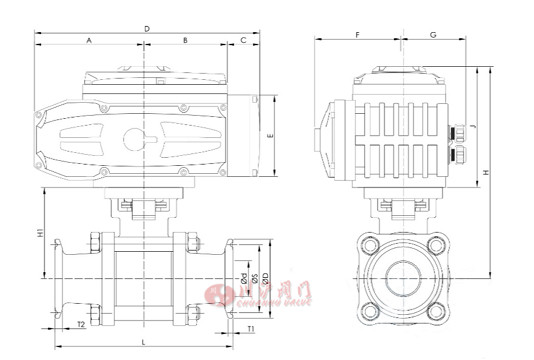

六、三片式电动卡箍球阀 结构图
七、三片式电动卡箍球阀 连接尺寸
公称通径DN | L | T1 | T2 | φd | φS | φD | H1 | H | A | B | C | D | E | F | G | J | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN15 | 1/2" | 99 | ■ | 3.63 | 15 | 50.4 | 25 | 42 | 168 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN20 | 3/4" | 104 | ■ | 3.63 | 20 | 50.4 | 25 | 48.5 | 168 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN25 | 1" | 119 | 28.5 | 4.75 | 25 | 43.6 | 50.4 | 58.5 | 168 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN32 | 1-1/4" | 126 | 28.5 | ■ | 32 | 43.6 | 50.4 | 63 | 175 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN40 | 1-1/2" | 144 | 28.5 | ■ | 38 | 43.6 | 50.4 | 71 | 183 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN50 | 2" | 156 | 28.5 | ■ | 50 | 56.3 | 63.9 | 78 | 188 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN65 | 2-1/2" | 190 | 28.5 | ■ | 65 | 70.6 | 77.4 | 100 | 199 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN85 | 3" | 220 | 28.5 | ■ | 76 | 83.3 | 90.0 | 109 | 210 | 89 | 72 | 45 | 206 | 114 | 57 | 82 | 125 |
DN100 | 4" | 270 | 28.5 | ■ | 100 | 110.3 | 118.9 | 140 | 268 | 152 | 116 | 45 | 313 | 114 | 67 | 117 | 167 |
注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
