一、电动塑料法兰球阀 产品概述

电动塑料法兰球阀阀体材质有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料，连接方式为法兰，方便和管道进行安装，配有电动执行器，可以远程实现开关（ON-OFF）或调节流量大小（4-20mA），多用于海水、纯水、腐蚀性等介质中使用，重量轻，安装方便，控制简单，现在在环保设备、净水设备上得到的广泛的应用。

二、电动塑料法兰球阀 产品图片

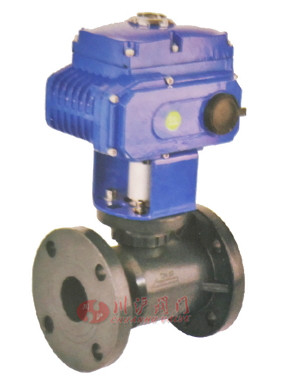

电动塑料法兰球阀 电动塑料法兰球阀

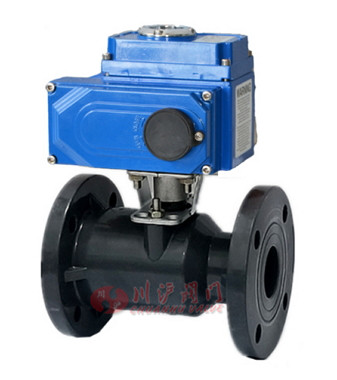

电动塑料法兰球阀 电动塑料法兰球阀
三、电动塑料法兰球阀 主要零部件材料

名称 材质
阀体 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
内塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
阀杆 RPP、PVDF、PPH、ABS、UPVC、CPVC
四、电动塑料法兰球阀 执行器参数

执行器类别 CHV系列执行器参数 CHQ系列执行器参数
电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M～2000N·M 50N·M～3000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

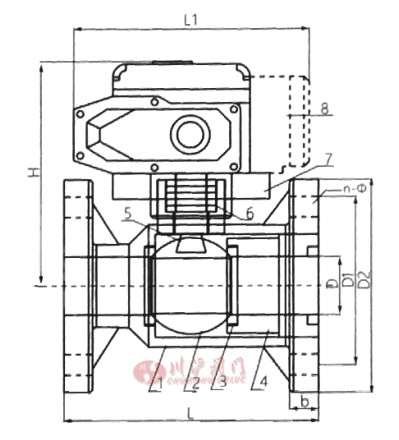

五、电动塑料法兰球阀 结构图

电动塑料法兰球阀图纸
六、电动塑料法兰球阀 连接尺寸

公称
通径
DN
(mm)		 D2 D1 L L1 H D n-d 平台中心距 阀杆尺寸 参考电动执行器
D1 J1S DIN ANSI 开关型 调节型
15 95 65 70 65 60 120 165 185 14 4-14 50/70 ¢12.2*9.7 05 05
20 105 75 75 75 70 120 165 190 16 4-14 50/70 ¢12.2*9.7
25 115 85 90 85 80 140 165 200 16 4-14 50/70 ¢15.2*12.5
32 135 100 95 100 90 145 165 206 16 4-18 70/89 ¢23.4*18
40 145 110 105 110 98 165 190 216 16 4-18 70/89 ¢23.4*18 10 10
50 160 125 120 125 120 180 190 225 18 4-18 70/89 ¢23.4*18
65 180 145 140 145 140 220 190 245 22 4-18 89/102 ¢25.1*19.7 16 16
80 195 160 150 160 152 250 190 255 25 8-18 89/102 ¢27*19.5
100 215 180 175 180 190 280 270 285 25 8-18 89/102 ¢30.8*23.8 20 20
125 245 210 210 210 216 320 270 310 30 8-18 102/125 22*22 40 40
150 280 240 240 240 240 360 270 330 30 8-23 102/125 22*22
200 335 295 290 295 298 400 270 360 35 8-23 125 22*22 60 60
250 395 350 355 350 362 500 270 410 38 12-23 125 22*22 100 100
300] 455 400 400 400 432 500 270 450 40 12-23 125 22*22 200 200

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
