一、电动真空球阀 产品概述

上海川沪阀门有限公司生产的电动真空球阀,是适用于真空系统中接通或切断管路的介质流。该阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制。
特点:
1.阀门为直通式,靠球面密封,既能用在真空状态下,也能在低压状态下使用。
2.耐高温、耐磨、耐油、耐腐蚀、使用寿命长。
3.具有连线简单,结构紧凑,动作稳定。
适用场景:
适用的工作介质为带酸、碱性的气体或液体。适用的介质温度:标准密封件-25~+120度 耐高温密封件-25~+230度。

二、电动真空球阀 产品图片

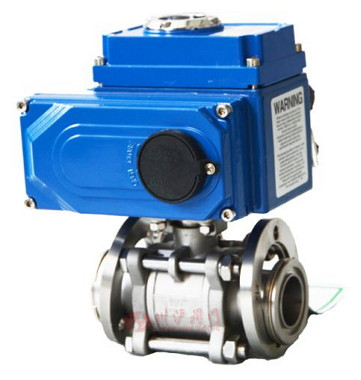

电动真空球阀

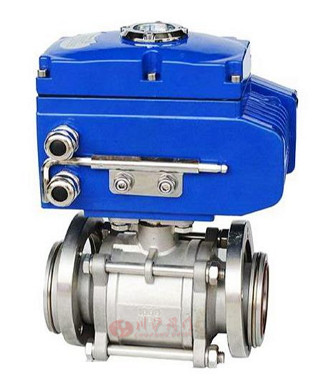

电动真空球阀
三、电动真空球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
四、电动真空球阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
五、电动真空球阀 结构图

电动真空球阀结构图
八、电动真空球阀 连接尺寸

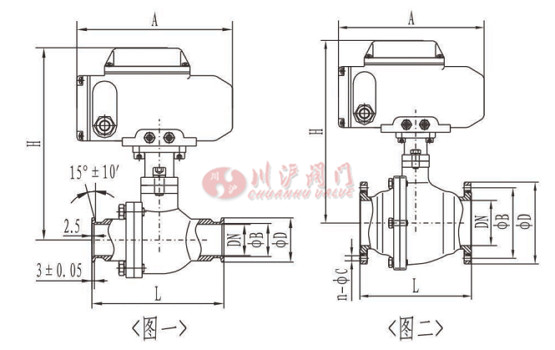

(图一)快卸法兰(KF)连接及外形尺寸(GB4982)

型号 通径
(DN)
ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 166
GUD-16/KF 16 30 17.2 186 100
GUD-25/KF 25 40 26.2 201 114
GUD-40/KF 40 55 41,2 277 165 196
GUD-50/KF 50 75 52.2 286 175

(图二)活套法兰连接及外形尺寸(GB/T6070)

型号 通径
(DN)
ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 166 4-6.5
GUD-16 16 60 45 186 100
GUD-20 20 65 50 200 114
GUD-25 25 70 55 201 114
GUD-32 32 90 70 219 140 4-9
GUD-40 40 100 80 277 165 196
GUD-50 50 110 90 286 175
GUD-63 63 130 110 310 186
GUD-80 80 145 125 320 198 8-9
GUD-100 100 165 145 387 220 255
GUD-125 125 200 175 415 266 8-11
GUD-1B0 150 225 200 435 296
GUD-200 200 285 260 512 390 310 12-12

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
