电动低温球阀
一、电动低温球阀 产品概述
上海川沪阀门有限公司生产的电动低温球阀，分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。电动低温球阀的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。电动低温球阀经特殊的低温处理，将粗加工的零件置于冷却介质中数小时(2-6小时)，以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。
适用场景:
电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品管道输送中。

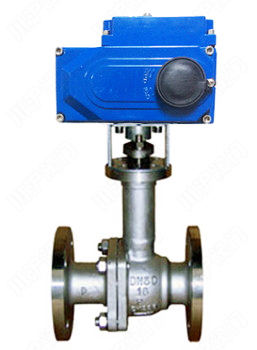

二、电动低温球阀 产品图片
 |
| 电动低温球阀 |
三、电动低温球阀 零部件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、电动低温球阀 技术参数
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死区 | ≤1%(可调) | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
| 阀体形式 | 二段式铸造阀体 | |||||||||||||
| 公称压力 | PN1.0、1.6、2.5 MPa | |||||||||||||
| 连接形式 | 法兰式、焊接式 | |||||||||||||
| 适用温度 | -40℃～-196℃ | |||||||||||||
| 阀盖形式 | 一体式 | |||||||||||||
| 压盖型式 | 压盖压紧式 | |||||||||||||
| 阀芯形式 | O型球体阀芯 | |||||||||||||
| 流量特性 | 近似快开型 | |||||||||||||
五、电动低温球阀 执行器参数
| 执行器类别 | 3610R系列执行器参数 | HQ系列执行器参数 | |
|---|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
| 输出力矩 | 50N·M～1500N·M | 50N·M～3000N·M | |
| 动作范围 | 0～90° | 0～90°、0°～270°可选 | |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
| 动作时间 | 10秒/15秒/30秒 | 18S～112S | |
| 保护装置 | 过载保护 | 内置过热保护、过载保护 | |
| 环境温度 | -30°～60° | -20℃～+70℃ | |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 | |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 | |
| 防护等级 | IP55 | IP65、IP67、可定制IP68 | |
| 防爆等级 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 | |
| 位置测量 | 比例控制单元 | 电位计、比例控制单元 | |
| 驱动电机 | AC可逆电机 | 鼠笼式异步电机 | |
| 进线接口 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4" | |
| 壳体材料 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 | |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | ||
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |||

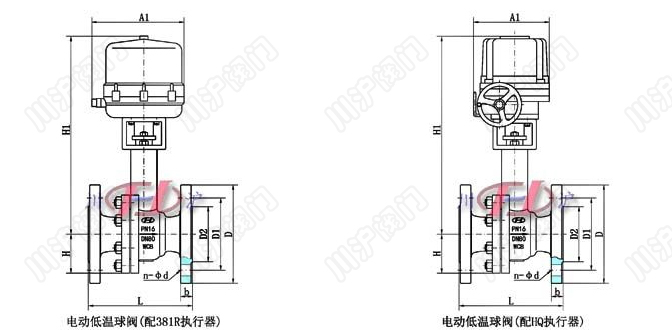

六、电动低温球阀 结构图
 |
七、电动低温球阀 连接尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根据实际温度及执行机构而定 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| A、A1 | 根阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
