电动V型球阀
一、电动V型球阀 产品概述
上海川沪阀门有限公司生产的电动V型球阀，是有电动执行器和V型球阀阀体组成，V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，球芯的V型缺口与阀座做比例流量调节，并且密封面紧密配合，V型口具有强大切断介质、杂质的功能，避免阀门卡死现象发生，并具有自洁功能。
特点：
1.流体切断和流通。
2.密封性可靠，流通性能好，流阻小，装卸方便。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该电动V型球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、电动V型球阀 产品图片
 |
 |

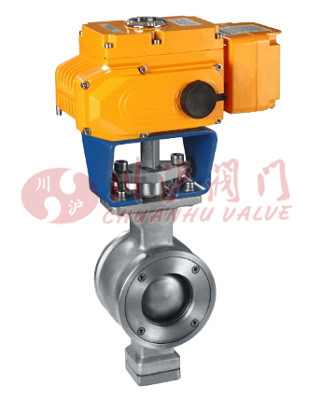

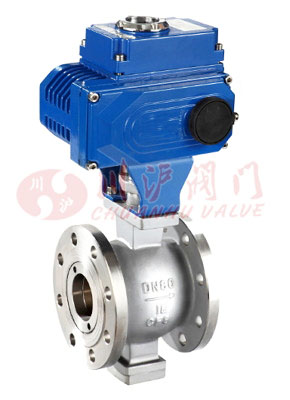

| 电动对夹式V型球阀 | 电动法兰式V型球阀 |
三、电动V型球阀 零部件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、电动V型球阀 技术参数
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 强度试验 | 2.4～9.6MPa | |||||||||||||
| 密封试验 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比、直线特性 | |||||||||||||
| 阀板转角（度） | 0°～至90°（可调） | |||||||||||||
| 允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% | ||||||||||||
| 动作时间（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
| 基本误差 | 全行程的≤±2% | |||||||||||||
| 回差 | 全行程的≤±2% | |||||||||||||
| 死区 | 全行程的≤0.8% | |||||||||||||
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |||||||||||||
五、电动V型球阀 执行器参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
六、电动V型球阀 性能规范
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||

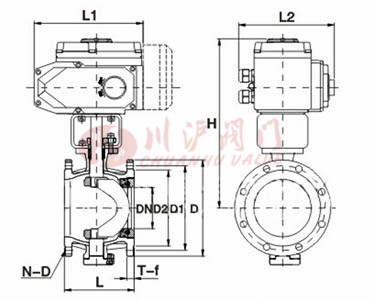

七、电动V型球阀 结构图
 |
八、电动V型球阀 连接尺寸
| 主要外形尺寸-PN16（16bar） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 DN |
连接尺寸mm | 执行器选配 | |||||||||
| L | L1 | L2 | H | D | D1 | D2 | T | N-D | |||
| 25 | 102 | 165 | 150 | 245 | 115 | 85 | 65 | 14 | 4-18 | CHV-005 | CHQ-010 |
| 32 | 102 | 165 | 150 | 255 | 135 | 100 | 78 | 16 | 4-18 | CHV-010 | CHQ-010 |
| 40 | 114 | 165 | 150 | 260 | 145 | 110 | 85 | 16 | 4-18 | CHV-020 | CHQ-015 |
| 50 | 124 | 165 | 150 | 270 | 160 | 125 | 100 | 16 | 4-18 | CHV-020 | CHQ-020 |
| 65 | 145 | 190 | 170 | 300 | 180 | 145 | 120 | 18 | 4-18 | CHV-040 | CHQ-030 |
| 80 | 165 | 190 | 170 | 305 | 195 | 160 | 125 | 20 | 8-18 | CHV-060 | CHQ-030 |
| 100 | 194 | 190 | 170 | 315 | 215 | 180 | 155 | 20 | 8-18 | CHV-080 | CHQ-040 |
| 125 | 213 | 270 | 220 | 370 | 245 | 210 | 185 | 22 | 8-18 | CHV-100 | CHQ-050 |
| 150 | 229 | 270 | 220 | 390 | 280 | 240 | 210 | 24 | 8-23 | CHV-120 | CHQ-060 |
| 200 | 243 | 270 | 220 | 415 | 335 | 295 | 265 | 26 | 12-23 | CHV-140 | CHQ-080 |
| 250 | 279 | 270 | 220 | 465 | 405 | 355 | 320 | 30 | 12-25 | CHV-160 | CHQ-090 |
| 300 | 338 | 270 | 220 | 490 | 460 | 410 | 375 | 30 | 12-25 | CHV-100 | CHQ-100 |
九、电动V型球阀 制造标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-电动V型球阀.PDF
