气动对夹式V型球阀
一、气动对夹式V型球阀 产品概述
气动对夹式V型球阀分为V型法兰球阀和V型对夹球阀，区别在于和管道的连接方式，阀门的内部结构是一致的，都适用于有杂质的介质或需要调节流量的场合使用，V型球阀和气动执行器组成气动V型球阀，可配有电磁阀实现远程开关功能，也可配阀门定位器，远程输入信号4-20mA来控制阀门的开度大小，实现对管道介质流量大小的调节，调节性能近似等百分比。
二、气动对夹式V型球阀 产品图片
 |
 |

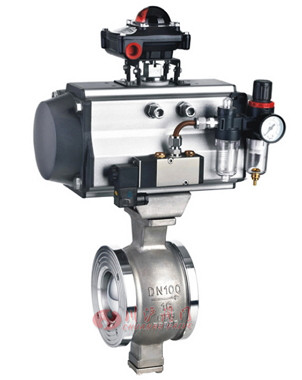

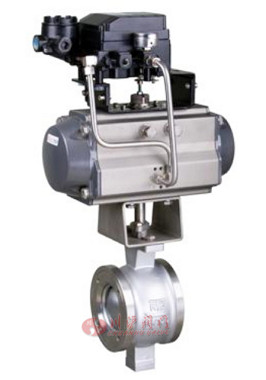

| 气动对夹式V型球阀(开关型) | 气动对夹式V型球阀(调节型) |
三、气动对夹式V型球阀 零部件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、气动对夹式V型球阀 技术参数
| 技术参数 | |||
|---|---|---|---|
| 公称通径 | 对夹式DN25～250mm/法兰DN25～500mm | ||
| 连接方式 | 对夹式/法兰 | ||
| 气缸配置 | AT系列、GT系列、AW系列、进口执行器系列 | ||
| 气缸形式 | 双作用、单作用（弹簧复位） | ||
| 控制方式 | 二位切断（开关型）、调节型、三段式（开度可选） | ||
| 公称压力 | 16、25bar（如需更高压力订货时请注明） | ||
| 气源压力 | 双作用：4~8bar、单作用：5~8bar | ||
| 介质温度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ | ||
| 环境温度 | 标准型:-20~80℃ | ||
| 阀体材质 | 碳钢（C）、不锈钢（CF8、CF3M） | ||
| 密封材质 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y） | ||
五、气动对夹式V型球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
六、气动对夹式V型球阀 性能规范
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||

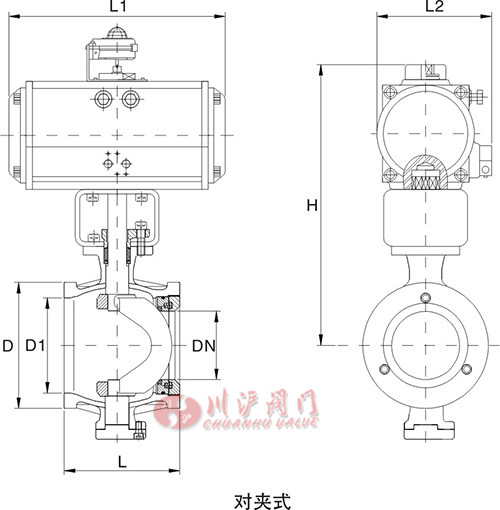

七、气动对夹式V型球阀 结构图
 |
八、气动对夹式V型球阀 连接尺寸
| 主要外形尺寸-PN16、25（16、25bar）-对夹式 | |||||||
|---|---|---|---|---|---|---|---|
| 公称 通径 [DN] |
外形尺寸 | 连接尺寸 | 执行器型号 | ||||
| L | L1 | L2 | H | D | D1 | ||
| 25 | 62 | 159/248 | 83 | 260/290 | 68 | 38 | AT-D63/AT-S88 |
| 32 | 62 | 159/248 | 95 | 267/297 | 78 | 42 | AT-D63/AT-S88 |
| 40 | 62 | 211/248 | 107 | 292/312 | 85 | 50 | AT-D75/AT-S88 |
| 50 | 75 | 248/268 | 107 | 292/312 | 100 | 60 | AT-D88/AT-S100 |
| 65 | 90 | 248/315 | 123 | 332/340 | 120 | 75 | AT-D88/AT-S115 |
| 80 | 100 | 269/345 | 141 | 359/381 | 130 | 94 | AT-D100/AT-S125 |
| 100 | 115 | 345/409 | 152 | 394/411 | 158 | 110 | AT-D125/AT-S145 |
| 125 | 129 | 409/438 | 187 | 410/416 | 180 | 135 | AT-D145/AT-S160 |
| 150 | 160 | 438/550 | 215 | 461/486 | 216 | 165 | AT-D160/AT-S190 |
| 200 | 200 | 550/600 | 240 | 509/553 | 268 | 210 | AT-D190/AT-S210 |
| 250 | 240 | 633/730 | 262 | 572/628 | 325 | 260 | AT-D240/AT-S270 |
九、气动对夹式V型球阀 制造标准
| 技术规范 | |||
|---|---|---|---|
| 设计依据 | GB标准 | ||
| 设计标准 | GB/12237 | ||
| 连接法兰尺寸 | GB/9113、JB/T79 | ||
| 实验和检验 | JB/T9092 | ||
| 备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造 | |||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-气动对夹式V型球阀.PDF
气动对夹式V型球阀链接：http://www.shchuanhu.com/products/qidongqiufa/qddjvxqf.html
