气动塑料法兰球阀
产品展示>> 气动球阀>>气动塑料法兰球阀
一、气动塑料法兰球阀 产品概述

上海川沪阀门有限公司生产的气动塑料法兰球阀阀体材质有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材质，分别适合于不同工况的客户现场，如清水、腐蚀性介质、常温溶剂等场合使用，配上单作用或双作用气动执行器后，可以通过4-7公斤的压缩气源实现对阀门的开闭控制，也可以选配阀门定位器来实现对管道介质流量大小的调节。

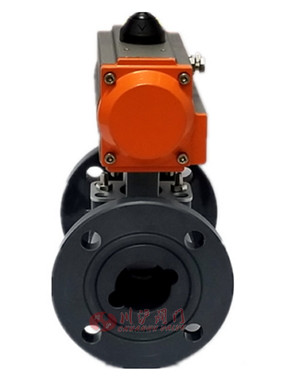

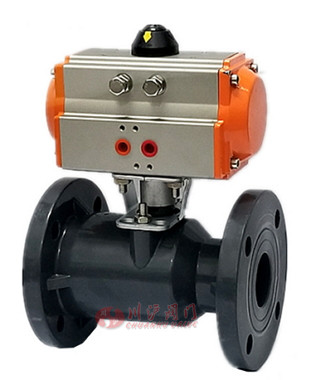

二、气动塑料法兰球阀 产品图片

气动塑料法兰球阀 气动塑料法兰球阀
气动塑料法兰球阀 气动塑料法兰球阀
三、气动塑料法兰球阀 零部件材料

名称 材质
阀体 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
内塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
阀杆 RPP、PVDF、PPH、ABS、UPVC、CPVC
四、气动塑料法兰球阀 技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.0-1.6MPa
连接方式 法兰、螺纹、由令
阀体结构 一体、三通L、三通T
适用介质 PVC兼容的食品工业化学溶剂
配置执行机构 可配GT、AT、ST系列单双作用气动执行机构
控制方式 开关两位控制、4～20mA模拟量信号控制
五、气动塑料法兰球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4～0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30～+70℃
作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

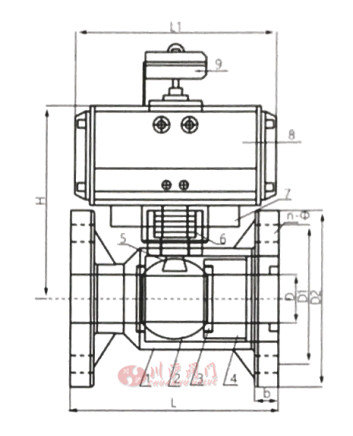

七、气动塑料法兰球阀 结构图

气动塑料法兰球阀结构图
八、气动塑料法兰球阀 连接尺寸

公称
通径
DN
(mm)		 D2 D1 L L1 H b n-d 平台中心距 阀杆尺寸 参考气动执行器
D1 JIS DIN ANSI 双作用 单作用
15 95 65 70 65 60 120 140 170 14 4-14 50/70 ¢12.2*9.7 32/52 63
20 105 75 75 75 70 120 140 170 16 4-14 50/70 ¢12.2*9.7
25 115 85 90 85 80 140 140 180 16 4-14 50/70 ¢15.2*12.5
32 135 100 95 100 90 145 150 200 16 4-18 70/89 ¢23.4*18 63 75
40 145 110 105 110 98 165 150 205 16 4-18 70/89 ¢23.4*18 83
50 160 125 120 125 120 180 165 230 18 4-18 70/89 ¢23.4-18 75 92
65 180 145 140 145 140 220 190 240 22 4-18 89/102 ¢25.1*19.7 83 105
80 195 160 150 160 152 250 190 250 25 8-18 89/102 ¢27*19.5 125
100 215 180 175 180 190 280 260 295 25 8-18 89/102 ¢30.8*23.8 110 140
125 245 210 210 210 216 320 300 325 30 8-18 102/125 22*22 127/140 160
150 280 240 240 240 240 360 390 370 30 8-23 102/125 22*22 160/190 190
200 335 295 290 295 298 400 535 480 35 8-23 125 22*22 210 210
250 395 350 355 350 362 500 590 530 38 12-23 125 22*22 240 240
300 455 400 400 400 432 500 640 585 40 12-23 125 22*22 270 270

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-气动塑料法兰球阀.PDF
