不锈钢气动蝶阀

产品展示>> 卫生级阀门>>不锈钢气动蝶阀
一、不锈钢气动蝶阀 产品概述

不锈钢气动蝶阀是由不锈钢气缸和不锈钢卫生级蝶阀组成,阀门为一体化不锈钢材料设计,所以称之为不锈钢气动蝶阀,多应用于洁净场合使用,如食品加工、制药行业、化妆品行业、乳制品加工、啤酒和饮料生产等场合。不锈钢气缸为单作用气缸,可以实现断气复位功能,常配两位三通电磁阀、或与阀门定位器连接,由4-20mA信号控制阀门开度大小实现对介质流量大小的调节。

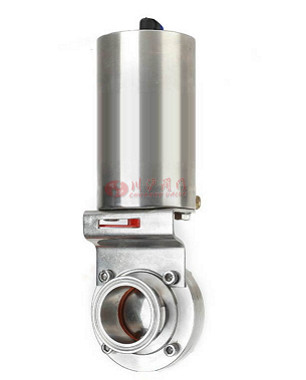

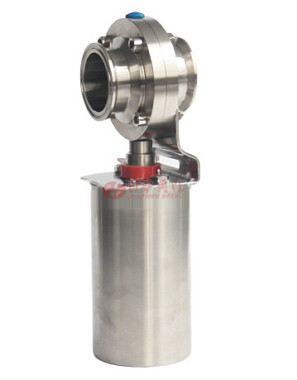

二、不锈钢气动蝶阀 产品图片

不锈钢气动蝶阀 不锈钢气动蝶阀
不锈钢气动蝶阀 不锈钢气动蝶阀
三、不锈钢气动蝶阀 技术参数

产品型号 D71X-10P、D71X-16P、D71X-16R、D71X-16RL
工作温度 ≤80℃
阀体材质 不锈钢SUS304、SUS316、SUS316L
密封材料 硅橡胶、氟橡胶、聚四氟乙烯
表面抛光精度 内外镜面抛光Ra<0.4um
驱动方式 手动、气动、或电动
工作压力 0-16bar
连接形式 快装式、外螺纹式、焊接式、对夹式

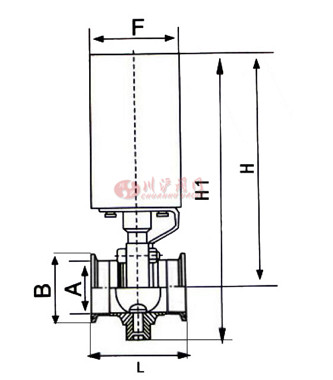

四、不锈钢气动蝶阀 结构图

不锈钢气动蝶阀结构图
五、不锈钢气动蝶阀 连接标准和尺寸

规格 英寸 B A L H H1
19 3/4" 50.5 16 66 205 245
25 1" 50.5 22 66 205 245
32 1 1/4" 50.5 29 66 205 245
38 1 1/2” 50.5 35 70 205 245
45 1 3/4" 64 42 70 210 250
51 2" 64 48 70 215 255
57 2 1/4" 77.5 53 76 220 265
63 2 1/2" 77.5 59 76 225 265
76 3" 91 72 80 230 285
89 3 1/2" 106 85 84 235 290
102 4" 119 98 85 240 295

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
