卫生级焊接蝶阀

一、卫生级焊接蝶阀产品概述

卫生级焊接蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

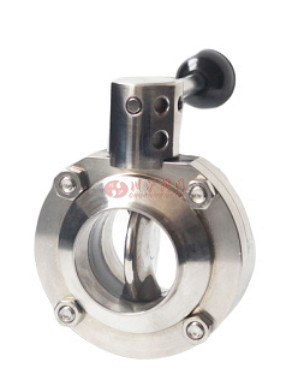

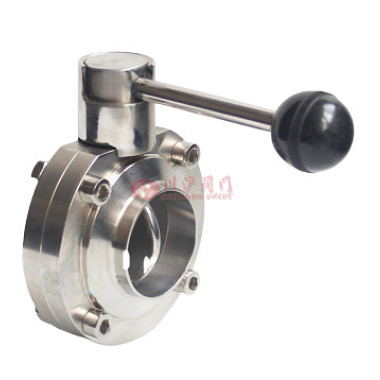

二、卫生级焊接蝶阀产品图片


卫生级焊接蝶阀图	卫生级焊接蝶阀图

三、卫生级焊接蝶阀技术参数

公称通径	DN（mm）	5～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
连接方式	快装式、卡箍式、外螺纹、焊接式等

四、卫生级焊接蝶阀零件材质

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

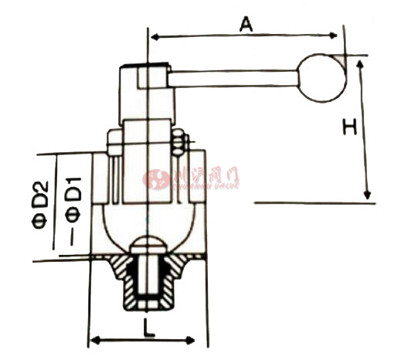

五、卫生级焊接蝶阀结构图

六、卫生级焊接蝶阀连接标准和尺寸

规格	cD1	cD2	A	L	H	kg
管道外径	通径	焊接口外径	手柄	总长度	中心高度	重量
c19	16	19	135	50	68	1.06
c25	22	25	135	50	68	1.032
c32	29	32	135	50	68	0.97
c38	35	38	135	50	72	1.12
c45	42	45	135	50	74	1.13
c51	47	51	135	52	79	1.5
c57	52	57	135	54	83	1.623
c63.5	58	63	135	56	86	1.8
c76	71	76	160	58	95.9	2.2
c89	83	89	160	60	101	2.58
c102	97	102	160	66	110	3.1
c133	125	133	250	80	128	4.85
c159	153.5	159	250	90	142	6.5
