一、卫生级过滤器 产品概述
上海川沪阀门有限公司生产的卫生级过滤器是经过电子抛光，适用于食品、药品、纯净水等卫生级场合使用，卫生级过滤器工作原理是介质从过滤器进口流入缸体内的滤芯后，除去少量固体颗粒，维护其它设备的正常工作。当流体进入过滤器缸体后，大于滤网精度的颗粒或杂质被阻挡在滤网内，排出清洁液体。 斜插式过滤器进口平面与出口平面平行，可安装在一条中心直线上，代替直通式过滤器，滤网和缸体是分体式结构，在不拆卸缸体的情况下就能抽出滤网清洗。
二、卫生级过滤器 产品图片
 |
 |

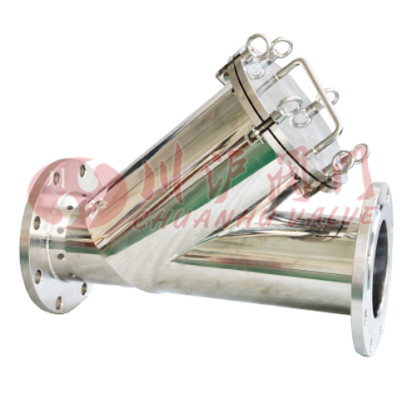

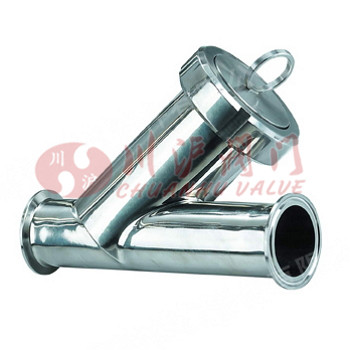

| 卫生级过滤器(卡箍连接) | 卫生级过滤器(法兰连接) |
三、卫生级过滤器 技术参数
| 材质 | 304、304L、316、316L等 |
|---|---|
| 执行标准 | ISO标准(默认)、DIN标准、3A标准、ASME标准 |
| 公称通径 | ISO标准（20 ~ 159mm） |
| 过滤目数 | 30目、40目、60目、80目、100目、120目、150目、200目、240目、260目、300目、320目、360目、400目等 |
| 连接形式 | 外螺纹、卡箍、法兰式 |
| 类型(通道位置) | 二通式 |
| 流动方向 | 单向 |
| 压力环境 | 常压 |
四、卫生级过滤器 连接标准和尺寸
| ISO2037(SMS) | DIN11850 | 3A | ASME-BPE/BS4825 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 系列1 | 系列2 | |||||||||||
| Size | OD | t | Size | OD | OD | t | Size | OD | t | Size | OD | t |
| 10 | 12 | 13 | 1.5 | 1/2" | 12.7 | 1.65 | 1/2" | 12.7 | 1.65 | |||
| 15 | 18 | 19 | 1.5 | |||||||||
| 20 | 22 | 23 | 1.5 | 3/4" | 19.05 | 1.65 | 3/4" | 19.05 | 1.65 | |||
| 25 | 25 | 1.2 | 25 | 28 | 29 | 1.5 | 1" | 25.4 | 1.65 | 1" | 25.4 | 1.65 |
| 32 | 34 | 35 | 1.5 | |||||||||
| 38 | 38 | 1.2 | 1.5 | 1-1/2" | 38.1 | 1.65 | 1-1/2" | 38.1 | 1.65 | |||
| 40 | 1.2 | 40 | 42 | 43 | 1.5 | |||||||
| 50 | 51 | 1.2 | 50 | 52 | 53 | 1.5 | 2" | 50.8 | 1.65 | 2" | 50.8 | 1.65 |
| 2-1/2" | 63.5 | 1.65 | 2-1/2" | 63.5 | 1.65 | |||||||
| 65 | 63.5 | 1.6 | 65 | 70 | 70 | 2 | ||||||
| 75 | 76.1 | 1.6 | 3" | 76.2 | 1.65 | 3" | 76.2 | 1.65 | ||||
| 80 | 85 | 85 | 2 | |||||||||
| 100 | 101.6 | 2 | 100 | 104 | 104 | 2 | 4" | 101.6 | 2.11 | 4" | 101.6 | 2.11 |
| 125 | 129 | 129 | 2 | |||||||||
| 150 | 154 | 154 | 2 | 6" | 152.4 | 2.77 | 6" | 152.4 | 2.77 | |||
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-卫生级过滤器.PDF
