快装三通球阀
一、快装三通球阀 产品概述
快装三通球阀也叫卫生级卡箍三通球阀，阀芯有三通L型和三通T型之分，其中三通L型球阀多用于介质流向的切换流向使用，三通T型球阀可用于调节分配个管道流量大小，也可以用于2条管路合流为1路使用。阀门多和气动执行器组成气动三通球阀，或和电动执行器组成电动三通球阀，可以灵活与中控系统集成，做自动化控制流量大小来使用。

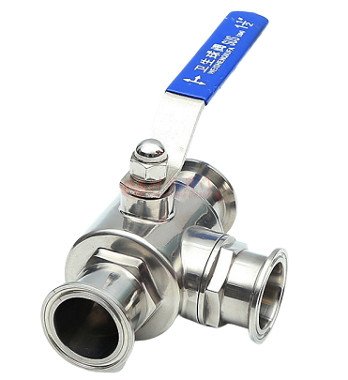

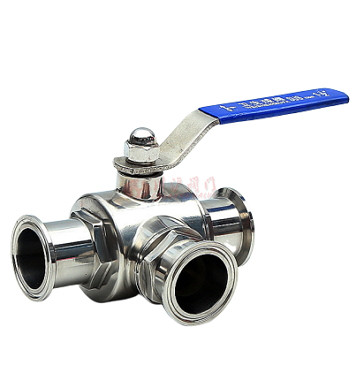

二、快装三通球阀 产品图片
 |
 |
| 快装三通球阀 | 快装三通球阀 |
三、快装三通球阀 技术参数
| 产品型号 | Q84F/Q85F-10P、Q84F/Q85F-16P、Q84F/Q85F-16R、Q84F/Q85F-16RL |
|---|---|
| 工作温度 | -10~135℃、灭菌温度150℃（Max20min） |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 阀门流向 | 三通L型、三通T型 |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面抛光精度 | 内外镜面抛光Ra＜0.4um |
| 驱动方式 | 手动、气动、或电动 |
| 工作压力 | 0-16bar |
| 结构形式 | 浮动直通式 |
四、快装三通球阀 三通流向图
 |
五、快装三通球阀 结构图
 |

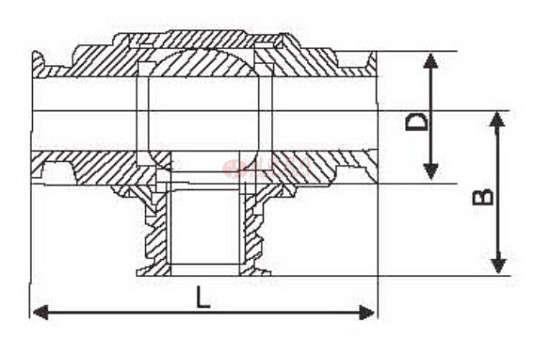

六、快装三通球阀 连接标准和尺寸
| 规格 | D | B | L | 重量KG |
|---|---|---|---|---|
| c19 | 50.5 | 54 | 108 | 0.9 |
| c25 | 50.5 | 60 | 120 | 1.1 |
| c32 | 50.5 | 64 | 128 | 1.3 |
| c38 | 50.5 | 72 | 144 | 1.8 |
| c51 | 64 | 84 | 168 | 2.7 |
| c63 | 77 | 90 | 180 | 4 |
| c76 | 91 | 110 | 220 | 7.2 |
| c89 | 106 | 122 | 244 | 9.8 |
| c102 | 119 | 235 | 270 | 13 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
