卫生级带支架蝶阀
一、卫生级带支架蝶阀 产品概述
卫生级带支架蝶阀是用来和气动执行器连接组成气动卫生级蝶阀，或和电动执行器连接组成电动卫生级蝶阀， 阀门为一体化设计，极大的方便了和驱动执行器连接的成本和控制，具有结构紧凑、安装方便、拆卸简单的特点。卫生级带支架蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、生化工业过程控制场合。

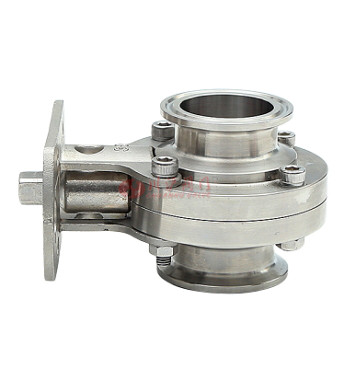

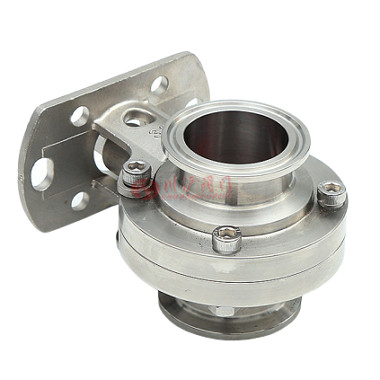

二、卫生级带支架蝶阀 产品图片
 |
 |
| 卫生级带支架蝶阀 | 卫生级带支架蝶阀 |
三、卫生级带支架蝶阀 技术参数
| 产品型号 | D71X-10P、D71X-16P、D71X-16R、D71X-16RL |
|---|---|
| 工作温度 | ≤80℃ |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡胶、氟橡胶、聚四氟乙烯 |
| 表面抛光精度 | 内外镜面抛光Ra＜0.4um |
| 驱动方式 | 手动、气动、或电动 |
| 工作压力 | 0-16bar |
| 连接形式 | 快装式、外螺纹式、焊接式、对夹式 |

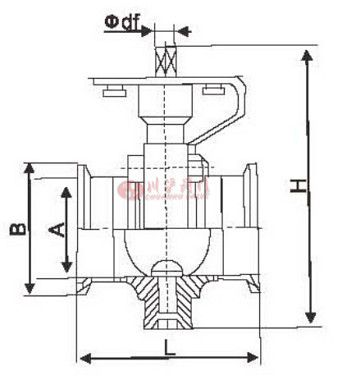

四、卫生级带支架蝶阀 结构图
 |
五、卫生级带支架蝶阀 连接标准和尺寸
| 规格 | A | B | L | H | d | 重量KG |
|---|---|---|---|---|---|---|
| c19 | 16 | 50.5 | 66 | 105 | 11x11 | 1.4 |
| c25 | 22 | 50.5 | 66 | 105 | 11x11 | 1.3 |
| c32 | 29 | 50.5 | 66 | 105 | 11x11 | 1.2 |
| c38 | 35 | 50.5 | 70 | 105 | 11x11 | 1.3 |
| c45 | 42 | 64 | 70 | 120 | 11x11 | 1.4 |
| c51 | 48 | 64 | 70 | 130 | 11x11 | 1.6 |
| c57 | 53 | 77.5 | 76 | 135 | 11x11 | 1.9 |
| c63 | 59 | 77.5 | 76 | 145 | 11x11 | 2 |
| c76 | 72 | 91 | 80 | 155 | 11x11 | 2.3 |
| c89 | 85 | 106 | 84 | 170 | 11x11 | 3 |
| c102 | 98 | 119 | 85 | 185 | 14x14 | 3.4 |
| c108 | 104 | 119 | 85 | 190 | 14x14 | 3.8 |
| c114 | 110 | 130 | 95 | 200 | 14x14 | 4.2 |
| c133 | 128 | 145 | 113 | 215 | 14x14 | 5.6 |
| c152 | 148 | 168 | 123 | 245 | 17x17 | 7.5 |
| c159 | 153 | 183 | 123 | 245 | 17x17 | 7.5 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-卫生级带支架蝶阀.PDF
