卫生级快装球阀

产品展示>> 卫生级阀门>>卫生级快装球阀
一、卫生级快装球阀 产品概述

卫生级快装球阀适合在常温、常压卫生洁净系统中使用,作为管道介质切断和调节流量大小使用,常用于纯净水、啤酒生产线、食品原材料生产线、乳业制品生产线、制药和饮料生产线上使用。阀门经过镜面抛光处理、通道无流阻和滞留,使得介质能顺利通过阀门。阀体选用304、316、和316L不锈钢材料,用卡箍和法兰和管道连接,具有安装方便、拆卸维护方便等特点。上海川沪阀门生产手动快装球阀、卫生级法兰球阀、气动卫生级球阀和电动卫生级球阀等。

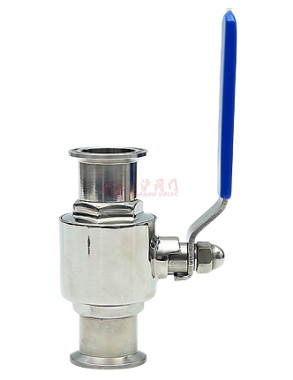

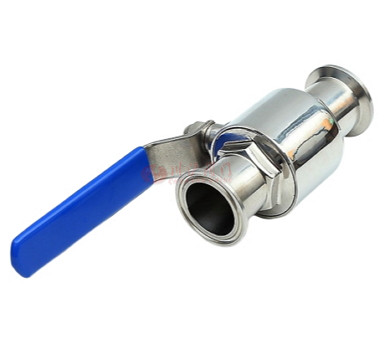

二、卫生级快装球阀 产品图片

卫生级快装球阀 卫生级快装球阀
卫生级快装球阀 卫生级快装球阀
三、卫生级快装球阀 技术参数

产品型号 Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作温度 -10~135℃、灭菌温度150℃(Max20min)
阀体材质 不锈钢SUS304、SUS316、SUS316L
密封材料 聚四氟乙烯PTFE
表面抛光精度 内外镜面抛光Ra<0.4um
驱动方式 手动、气动、或电动
工作压力 0-16bar
结构形式 浮动直通式

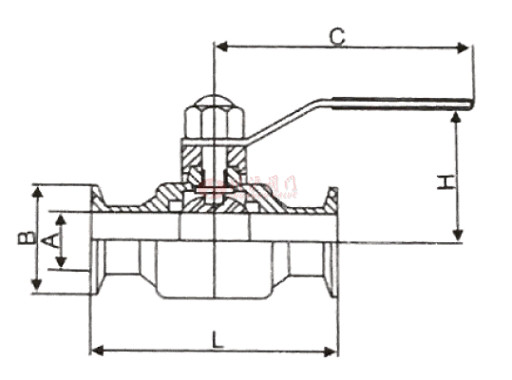

四、卫生级快装球阀 结构图

卫生级快装球阀结构图
五、卫生级快装球阀 连接标准和尺寸

规格 SIZE A B C L KG
管道外径 1英寸=25.4 通径 卡盘通径 手柄 总长度 重量
c12.7 1/2 10 25.4 100 85 0.3
c19 3/4 16 50.5 120 100 0.6
c25 1 22 50.5 130 105 0.7
c32 1-1/4 29 50.5 140 120 0.8
c38 1-1/2 35 50.5 160 136 1.0
c45 1-3/4 42 64 170 145 1.6
c51 2 47 64 175 160 1.7
c57 2-1/4 52 77 195 162 2.4
c63.5 2-1/2 58 77 200 170 2.6
c76 3 71 91 250 195 4
c89 3-1/2 83 106 260 235 5.9
c102 4 97 119 290 270 8.3
c133 5 125 145 350 290 14

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
