气动卫生级球阀
一、气动卫生级球阀 产品概述
上海川沪阀门有限公司生产的气动卫生级球阀，是由气动执行机构和卫生级球阀组成，也称为气动卡箍球阀，阀体采用不锈钢材质，流道经过精密抛光和除菌处理。
特点：
1.密封性能好。
2.体积小，重量轻，结构简单，安装维修方便。
3.流阻小，流通能力大。
适用场景:
广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

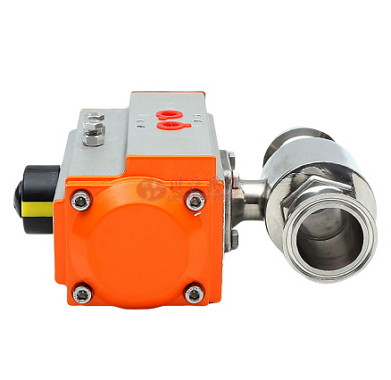

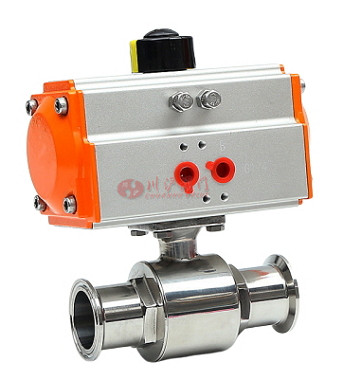

二、气动卫生级球阀 产品图片
 |
 |
| 气动卫生级球阀 | 气动卫生级球阀 |
三、气动卫生级球阀 零部件参数
| 阀体 | 304/316/316L不锈钢 |
|---|---|
| 阀轴 | 不锈钢 |
| 球体 | 304/316/316L不锈钢 |
| 阀座 | PTFE |
四、气动卫生级球阀 技术参数
| 阀体形式 | 二通式、三通式 |
|---|---|
| 公称通径 | DN15～102mm |
| 公称压力 | PN1.0 MPa |
| 连接形式 | 快装式(卡箍式)、焊接式、螺纹式 |
| 适用温度 | PTFE≤180℃ |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 产品特点 | 安全卫生，密封好、使用寿命长 |
五、气动卫生级球阀 执行机构参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |

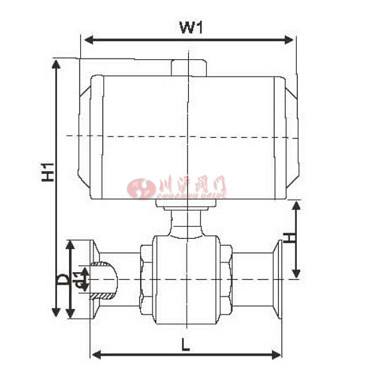

六、气动卫生级球阀 结构图
 |
七、气动卫生级球阀 连接标准和尺寸
| 规格Φ | 尺寸mm | |||||
|---|---|---|---|---|---|---|
| A | D1 | W1 | H1 | L | 重量KG | |
| 19 | 50.5 | 16 | 147 | 170 | 100 | 1.93 |
| 25 | 50.5 | 22 | 147 | 170 | 105 | 1.96 |
| 32 | 50.5 | 29 | 147 | 175 | 120 | 2.13 |
| 38 | 50.5 | 35 | 168 | 218 | 136 | 3.12 |
| 45 | 64 | 42 | 168 | 220 | 145 | 3.58 |
| 51 | 64 | 48 | 168 | 225 | 160 | 3.92 |
| 57 | 77 | 53 | 183 | 245 | 162 | 4.83 |
| 63 | 77 | 58 | 183 | 255 | 170 | 5.18 |
| 76 | 91 | 72 | 262 | 295 | 195 | 8.36 |
| 89 | 106 | 85 | 265 | 330 | 235 | 11.58 |
| 102 | 119 | 97 | 295 | 390 | 270 | 16.5 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
