卫生级对夹蝶阀
一、卫生级对夹蝶阀 产品概述
卫生级对夹蝶阀阀体采用高精度数控加工，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级对夹蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、乳制品，酒类、饮料、生化工业过程控制场合。 卫生快装蝶阀具有设计新颖、合理、结构独特，重量轻，启闭迅速、操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便和密封材料耐老化、耐腐蚀，使用寿命长等特点。

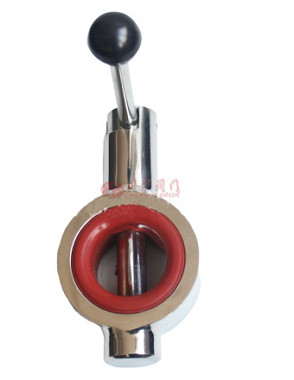

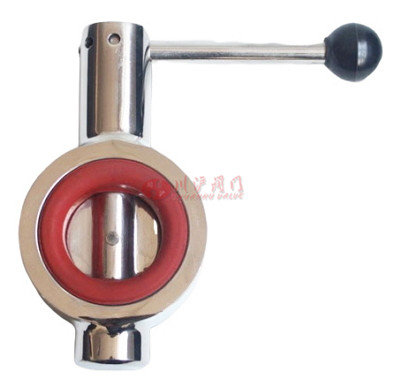

二、卫生级对夹蝶阀 产品图片
 |
 |
| 卫生级对夹蝶阀 | 卫生级对夹蝶阀 |
三、卫生级对夹蝶阀 技术参数
| 产品型号 | D71X-10P、D71X-16P、D71X-16R、D71X-16RL |
|---|---|
| 工作温度 | ≤80℃ |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡胶、氟橡胶、聚四氟乙烯 |
| 表面抛光精度 | 内外镜面抛光Ra＜0.4um |
| 驱动方式 | 手动、气动、或电动 |
| 工作压力 | 0-16bar |
| 连接形式 | 快装式、外螺纹式、焊接式、对夹式 |

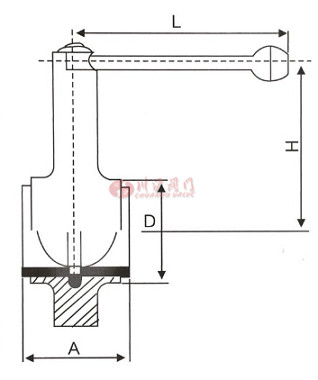

四、卫生级对夹蝶阀 结构图
 |
五、卫生级对夹蝶阀 连接标准和尺寸
| 通径 | D | A | L | H |
|---|---|---|---|---|
| DN40 | 85 | 38 | 124 | 122 |
| DN50 | 95 | 39 | 130 | 127 |
| DN65 | 107 | 42 | 130 | 133 |
| DN80 | 125 | 43 | 140 | 142 |
| DN100 | 156 | 46 | 158 | 158 |
| DN125 | 180 | 55 | 220 | 160 |
| DN150 | 205 | 55 | 220 | 170 |
| DN200 | 250 | 60 | 280 | 210 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
