卫生级罐底球阀
一、卫生级罐底球阀 产品概述
卫生级罐底球阀是一种专用储罐放料使用的阀门，常用在卫生级储罐底，阀门一端焊接在储罐上，另外一端快装连接，具有安装方便快捷、无死角、无滞留等特点，广泛用于制药、纯水、食品、饮料、啤酒等行业储罐上使用。阀门是由304、316、316L不锈钢材料做成，手动开闭或调节流量大小。

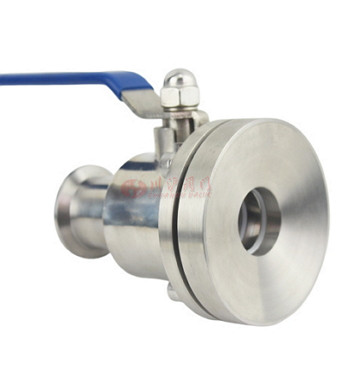

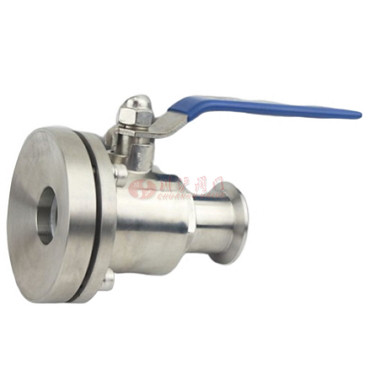

二、卫生级罐底球阀 产品图片
 |
 |
| 卫生级罐底球阀 | 卫生级罐底球阀 |
三、卫生级罐底球阀 技术参数
| 产品型号 | FQ81F-10P、FQ81F-16P、FQ81F-16R、FQ81F-16RL |
|---|---|
| 工作温度 | -10~135℃、灭菌温度150℃（Max20min） |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面抛光精度 | 内外镜面抛光Ra＜0.4um |
| 驱动方式 | 手动、气动、或电动 |
| 工作压力 | 0-16bar |
| 结构形式 | 浮动直通式 |

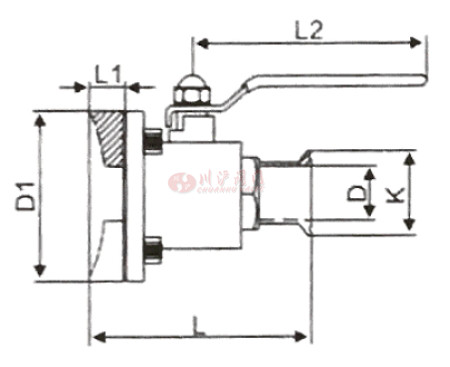

四、卫生级罐底球阀 结构图
 |
五、卫生级罐底球阀 连接标准和尺寸
| 规格 | D | D1 | L | LI | L2 | K | 重量 |
|---|---|---|---|---|---|---|---|
| c19 | 16 | 75 | 88 | 12.5 | 120 | 50.5 | 1.1 |
| c25 | 22 | 75 | 90 | 12.5 | 130 | 50.5 | 1.2 |
| c32 | 28 | 80 | 102 | 15 | 140 | 50.5 | 1.35 |
| c38 | 35 | 96 | 122 | 15 | 160 | 50.5 | 2.1 |
| c51 | 48 | 120 | 142 | 15 | 175 | 64 | 3.4 |
| c63.5 | 58 | 130 | 152 | 17 | 200 | 77 | 4.4 |
| c76 | 72 | 160 | 175 | 20 | 250 | 91 | 7.9 |
| c89 | 85 | 190 | 206 | 20 | 260 | 106 | 10.5 |
| c102 | 97 | 220 | 236 | 20 | 290 | 119 | 14.7 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-卫生级罐底球阀.PDF
