电动卫生级调节阀

产品展示>> 卫生级阀门>>电动卫生级调节阀
一、电动卫生级调节阀 产品概述

上海川沪阀门有限公司生产的ZRST电动卫生级调节阀由3810由3810系列(或PSL系列)电子式电动执行器及低流阻直通调节阀阀体组成,电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,将电流信号转变成相对应的直线位移,自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。
特点:
1、卫生级电动调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1978标准,阀门泄漏量符合ANSIB16.104标准。
2、卫生级电动调节阀采用角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使卫生级电动调节阀打开和维修快捷容易,使过程停机时间缩短。
适用场景:
ZRST电动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、电动卫生级调节阀 产品图片

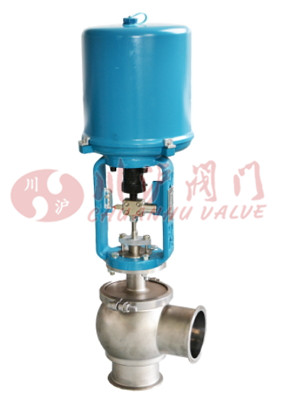

电动卫生级调节阀
电动卫生级调节阀(不锈钢卡箍连接)
三、电动卫生级调节阀 技术参数

公称通径(DN) 15 25 40 50 65 80 100
阀体型式 角型铸造球体式(标准型) 三通、直通、多通等(变型产品)
公称压力 PN1.0MPa
连接型式 卡箍式
密封填料 三元乙丙橡胶、聚四氟乙烯
流量特性 等百分比(E%);直线(L)
阀体材质 不锈钢304SS、316SS、316LSS
阀芯材料 不锈钢304SS、316SS、316LSS
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
四、电动卫生级调节阀 性能参数

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
五、电动卫生级调节阀 连接标准和尺寸

ISO2037(SMS) DIN11850 3A ASME-BPE/BS4825
系列1 系列2
Size OD  t Size OD OD  t Size OD  t Size OD  t
10 12 13 1.5 1/2" 12.7 1.65 1/2" 12.7 1.65
15 18 19 1.5
20 22 23 1.5 3/4" 19.05 1.65 3/4" 19.05 1.65
25 25 1.2 25 28 29 1.5 1" 25.4 1.65 1" 25.4 1.65
32 34 35 1.5
38 38 1.2 1.5 1-1/2" 38.1 1.65 1-1/2" 38.1 1.65
40 1.2 40 42 43 1.5
50 51 1.2 50 52 53 1.5 2" 50.8 1.65 2" 50.8 1.65
2-1/2" 63.5 1.65 2-1/2" 63.5 1.65
65 63.5 1.6 65 70 70 2
75 76.1 1.6 3" 76.2 1.65 3" 76.2 1.65
80 85 85 2
100 101.6 2 100 104 104 2 4" 101.6 2.11 4" 101.6 2.11
125 129 129 2
150 154 154 2 6" 152.4 2.77 6" 152.4 2.77

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
