卫生级气动三通球阀
一、卫生级气动三通球阀 产品概述
卫生级气动三通球阀也叫卫生级卡箍三通球阀，阀芯有三通L型和三通T型之分，其中三通L型球阀多用于介质流向的切换流向使用，三通T型球阀可用于调节分配个管道流量大小，也可以用于2条管路合流为1路使用。阀门多和气动执行器组成气动三通球阀，或和电动执行器组成电动三通球阀，可以灵活与中控系统集成，做自动化控制流量大小来使用。

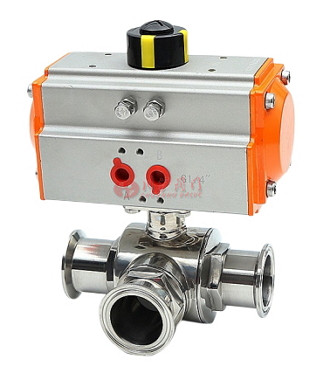

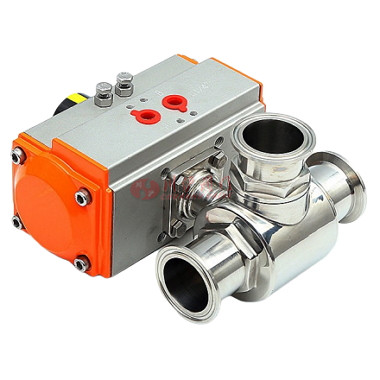

二、卫生级气动三通球阀 产品图片
 |
 |
| 卫生级气动三通球阀 | 卫生级气动三通球阀 |
三、卫生级气动三通球阀 技术参数
| 产品型号 | Q684F/Q685F-10P、Q684F/Q685F-16P、Q684F/Q685F-16R、Q684F/Q685F-16RL |
|---|---|
| 工作温度 | -10~135℃、灭菌温度150℃（Max20min） |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 阀门流向 | 三通L型、三通T型 |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面抛光精度 | 内外镜面抛光Ra＜0.4um |
| 驱动方式 | 手动、气动、或电动 |
| 工作压力 | 0-16bar |
| 结构形式 | 浮动直通式 |

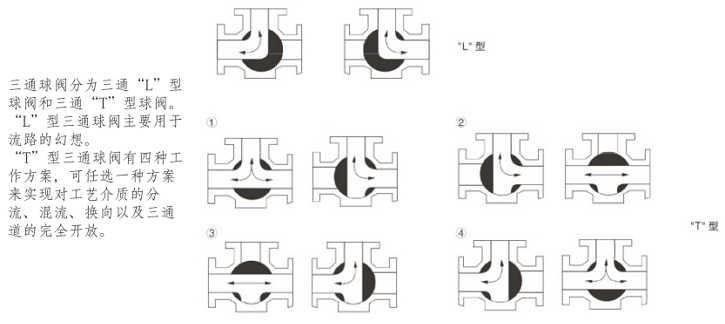

四、卫生级气动三通球阀 三通流向图
 |
五、卫生级气动三通球阀 结构图
 |

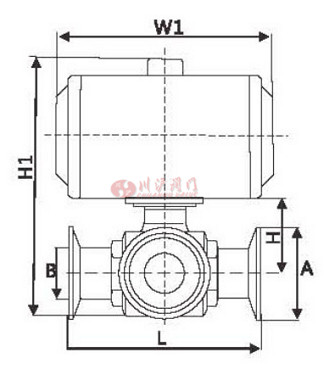

六、卫生级气动三通球阀 连接标准和尺寸
| 规格 | A | B | H1 | W1 | L | 重量KG | 气动执行器规格 |
|---|---|---|---|---|---|---|---|
| c19 | 50.5 | 15 | 172 | 147 | 108 | 2.23 | AT52 |
| c25 | 50.5 | 20 | 172 | 147 | 120 | 2.4 | AT52 |
| c32 | 50.5 | 25 | 178 | 147 | 128 | 2.53 | AT52 |
| c38 | 50.5 | 32 | 218 | 168 | 144 | 3.72 | AT63 |
| c51 | 64 | 40 | 228 | 168 | 168 | 4.8 | AT63 |
| c63 | 77 | 50 | 260 | 210 | 180 | 6.5 | AT83 |
| c76 | 91 | 65 | 300 | 262 | 220 | 11.6 | AT92 |
| c89 | 106 | 80 | 335 | 265 | 244 | 15.6 | AT105 |
| c102 | 119 | 90 | 395 | 300 | 270 | 21 | AT125 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-卫生级气动三通球阀.PDF
