卫生级法兰球阀
一、卫生级法兰球阀 产品概述
卫生级法兰球阀适合在常温、常压卫生洁净系统中使用，作为管道介质切断和调节流量大小使用，常用于纯净水、啤酒生产线、食品原材料生产线、乳业制品生产线、制药和饮料生产线上使用。阀门经过镜面抛光处理、通道无流阻和滞留，使得介质能顺利通过阀门。阀体选用304、316、和316L不锈钢材料，用卡箍和法兰和管道连接，具有安装方便、拆卸维护方便等特点。上海川沪阀门生产手动快装球阀、卫生级法兰球阀、气动卫生级球阀和电动卫生级球阀等。

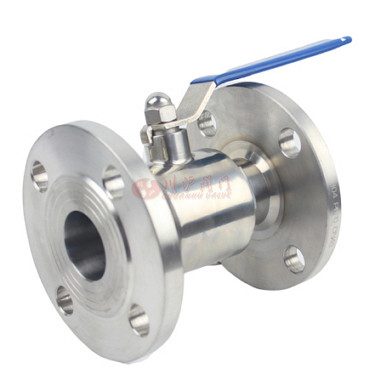

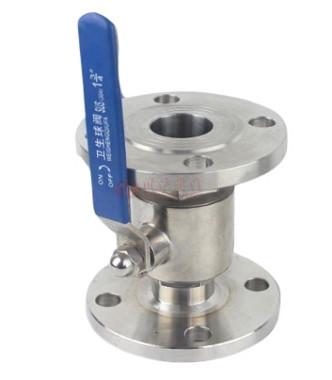

二、卫生级法兰球阀 产品图片
 |
 |
| 卫生级法兰球阀 | 卫生级法兰球阀 |
三、卫生级法兰球阀 技术参数
| 产品型号 | Q41F-10P、Q41F-16P、Q41F-16R、Q41F-16RL |
|---|---|
| 工作温度 | -10~135℃、灭菌温度150℃（Max20min） |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 密封材料 | 聚四氟乙烯PTFE |
| 表面抛光精度 | 内外镜面抛光Ra＜0.4um |
| 驱动方式 | 手动、气动、或电动 |
| 工作压力 | 0-16bar |
| 结构形式 | 浮动直通式 |

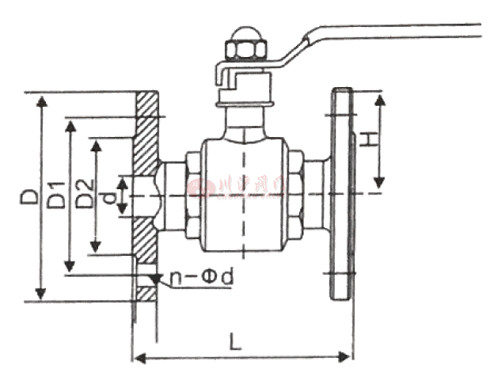

四、卫生级法兰球阀 结构图
 |
五、卫生级法兰球阀 连接标准和尺寸
| 规格 | D | d | L | D1 |
|---|---|---|---|---|
| DN15 | 95 | 15 | 100 | 65 |
| DN20 | 105 | 20 | 105 | 75 |
| DN25 | 115 | 25 | 120 | 85 |
| DN32 | 135 | 32 | 136 | 100 |
| DN40 | 145 | 40 | 145 | 110 |
| DN50 | 160 | 50 | 160 | 125 |
| DN65 | 180 | 65 | 195 | 145 |
| DN80 | 195 | 80 | 235 | 160 |
| DN100 | 215 | 100 | 270 | 180 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-卫生级法兰球阀.PDF
