电动卫生级对夹蝶阀

一、电动卫生级对夹蝶阀产品概述

电动卫生级对夹蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。密封圈Ф25-Ф108使用范围为两种：三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) ；启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。
卫生级对夹式蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时，具有较小的流阻，当开启在大约°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，阀板的运动带有擦拭性，因而可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
电动卫生级对夹蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。具有结构紧凑、装拆方便等优点。卫生级对夹式蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、电动卫生级对夹蝶阀产品图片

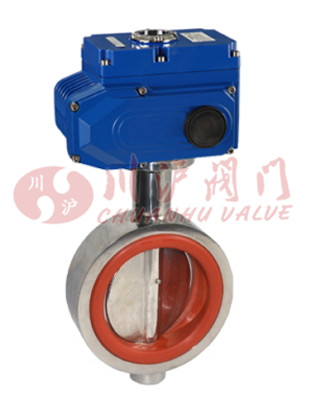

电动卫生级对夹蝶阀图

三、电动卫生级对夹蝶阀技术参数

温度范围	-10℃～+100℃
压力范围	≤1.0MPa
主体材料	SUS304、SUS316L
连接形式	对夹式
密封圈	NBR、EPDM
适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点	安全卫生，密封好、使用寿命长

四、电动卫生级对夹蝶阀执行器参数

执行器类别	CH系列执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
输入信号	4～20mA模拟量信号	4～20mA模拟量信号
反馈信号	4～20mA模拟量信号	4～20mA模拟量信号
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

电动卫生级对夹蝶阀连接标准和尺寸

ISO2037(SMS)			DIN11850				3A			ASME-BPE/BS4825
				系列1	系列2
Size	OD	t	Size	OD	OD	t	Size	OD	t	Size	OD	t
			10	12	13	1.5	1/2"	12.7	1.65	1/2"	12.7	1.65
			15	18	19	1.5
			20	22	23	1.5	3/4"	19.05	1.65	3/4"	19.05	1.65
25	25	1.2	25	28	29	1.5	1"	25.4	1.65	1"	25.4	1.65
			32	34	35	1.5
38	38	1.2				1.5	1-1/2"	38.1	1.65	1-1/2"	38.1	1.65
	40	1.2	40	42	43	1.5
50	51	1.2	50	52	53	1.5	2"	50.8	1.65	2"	50.8	1.65
							2-1/2"	63.5	1.65	2-1/2"	63.5	1.65
65	63.5	1.6	65	70	70	2
75	76.1	1.6					3"	76.2	1.65	3"	76.2	1.65
			80	85	85	2
100	101.6	2	100	104	104	2	4"	101.6	2.11	4"	101.6	2.11
			125	129	129	2
			150	154	154	2	6"	152.4	2.77	6"	152.4	2.77
