外螺纹卫生级球阀

产品展示>> 卫生级阀门>>外螺纹卫生级球阀
一、外螺纹卫生级球阀 产品概述

外螺纹卫生级球阀采用优质SUS304、316L制作,可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要,在制造加工过程中严格按FDA要求进行质量临控,采用电脑三维设计,是为GMP要求而制造的。
特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、外螺纹卫生级球阀 产品图片

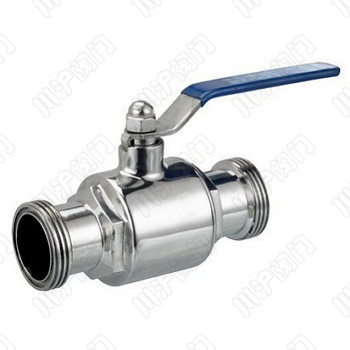

外螺纹卫生级球阀图片
外螺纹卫生级球阀图
三、外螺纹卫生级球阀 技术参数

温度范围 -10℃~+100℃
压力范围 ≤1.0MPa
主体材料 SUS304、SUS316L
连接形式 外螺纹式
密封圈 NBR、EPDM
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点 安全卫生,密封好、使用寿命长
四、外螺纹卫生级球阀 连接标准和尺寸
ISO2037(SMS) DIN11850 3A ASME-BPE/BS4825
系列1 系列2
Size OD t Size OD OD t Size OD t Size OD t
10 12 13 1.5 1/2" 12.7 1.65 1/2" 12.7 1.65
15 18 19 1.5
20 22 23 1.5 3/4" 19.05 1.65 3/4" 19.05 1.65
25 25 1.2 25 28 29 1.5 1" 25.4 1.65 1" 25.4 1.65
32 34 35 1.5
38 38 1.2 1.5 1-1/2" 38.1 1.65 1-1/2" 38.1 1.65
40 1.2 40 42 43 1.5
50 51 1.2 50 52 53 1.5 2" 50.8 1.65 2" 50.8 1.65
2-1/2" 63.5 1.65 2-1/2" 63.5 1.65
65 63.5 1.6 65 70 70 2
75 76.1 1.6 3" 76.2 1.65 3" 76.2 1.65
80 85 85 2
100 101.6 2 100 104 104 2 4" 101.6 2.11 4" 101.6 2.11
125 129 129 2
150 154 154 2 6" 152.4 2.77 6" 152.4 2.77

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
