圆形电动百叶蝶阀
产品展示>> 电动蝶阀>>圆形电动百叶蝶阀
一、圆形电动百叶蝶阀 产品概述

上海川沪阀门有限公司生产的圆形电动百叶蝶阀蝶板采用百叶式多轴结构，流体均匀，电传动，启闭力矩省力均匀，动作灵敏，性能可靠，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。
特点：
1、对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用；
2、具有耐磨性好、工作稳定可靠、操作方便；
3、泄漏率小、使用寿命长、安装维修方便；
4、适用于低压差、大口径、大流量场合，
适用场景:
圆形电动百叶蝶阀广泛应用于建材、冶金、矿山、电力等生产过程中的烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。

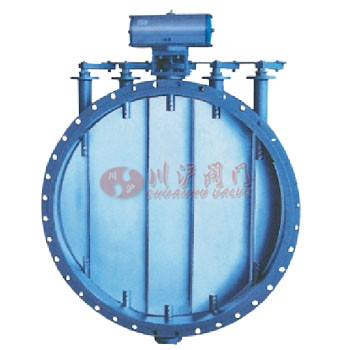

二、圆形电动百叶蝶阀 产品图片

圆形电动百叶蝶阀
圆形电动百叶蝶阀
三、圆形电动百叶蝶阀 性能规范

公称压力（MPa) 0.1MPa 介质温度 -30℃～-450 ℃
控制方式 ON-OFF/4-20mA 适用介质 冷热风、烟气
介质流速 25m/s 泄漏率 1~5%
四、圆形电动百叶蝶阀 主要零部件材料

零件名称 阀体 阀板 阀轴
材料 Q235、304不锈钢、316不锈钢、310S双相不锈钢 Q235、304不锈钢、316不锈钢、310S双相不锈钢 碳钢、不锈钢
五、圆形电动百叶蝶阀 多回转电动执行器参数

型号 公称 转矩 (N.m） 大控 制转矩 (N.m） 小控 制转矩 (N.m） 输出轴 转圈数 (圈) 允许通过阀杆直径 (mm) 手动 速比 输出转速 (r/min） 电机功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820

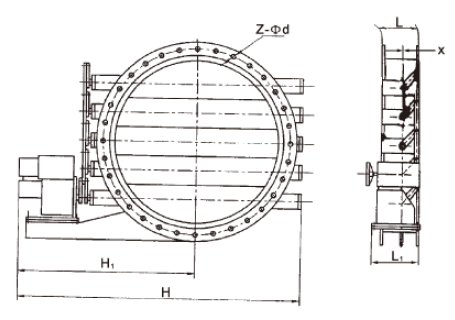

六、圆形电动百叶蝶阀 结构图

圆形电动百叶蝶阀结构图
七、圆形电动百叶蝶阀 连接尺寸

DN D1 D L L1 H1 H b Z-d 轴数 Wt/Kgs
500 555 600 220 300 900 1270 8 20-18 3 594
600 655 700 220 300 950 1370 10 20- 18 3 629
700 755 800 240 300 1000 1470 10 20-18 3 721
800 870 930 240 365 1120 1640 10 24-23 3 813
900 970 1030 260 365 1170 1740 12 24-23 3 905
1000 1070 1130 260 365 1220 1840 12 28-23 3 1000
1120 1190 1250 280 420 1430 2110 12 28-23 4 1080
1250 1320 1380 280 420 1495 2240 14 32-23 4 1372
1400 1470 1530 300 420 1570 2390 14 36-23 4 1566
1600 1670 1730 320 450 1745 2660 14 40-23 4 1951
1800 1870 1930 340 450 1845 2860 16 44-23 4 2340
2000 2070 2130 360 450 1945 3060 16 48-23 4 2730
2240 2310 2370 380 480 2095 3330 18 48-23 4 3075
2500 2570 2630 420 480 2225 3590 18 52-23 5 3634
2800 2870 2930 440 480 2375 3890 18 60-23 5 4226
3000 3070 3130 460 480 2475 4090 18 60-23 5 4735

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
