电动焊接蝶阀
一、电动焊接蝶阀 产品概述
上海川沪阀门有限公司生产的电动焊接蝶阀适合在高温、大管道上来使用，蝶阀为三偏心结构，密封性能好，开闭力矩小的特点，根据不同的介质温度，密封圈选型有橡胶密封或者三偏心金属硬密封，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。
特点：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道和保温包扎带来很大方便和美观；
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
适用场景:
电动焊接蝶阀适用介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道 上。

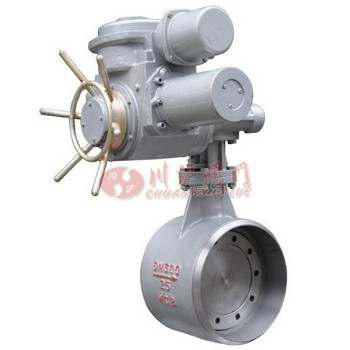

二、电动焊接蝶阀 产品图片
 |
| 电动焊接蝶阀 |
三、电动焊接蝶阀 性能规范
| 公称通径 DN(mm) | 50(2") ~ 1000(40") | 50(2") ~ 1000(40") | 50(2") ~ 1000(40") | |
|---|---|---|---|---|
| 公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | |
| 试验压力 | 壳体 | 1.5 | 2.4 | 3.75 |
| 密封 | 1.1 | 1.76 | 2.75 | |
| 适用温度 | -15 ~ +400度 | |||
| 适用介质 | 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、盐类等 | |||
四、电动焊接蝶阀 主要零部件材料
| 阀体 | 阀板 | 转轴 | 衬套 | 阀座 | ||||
|---|---|---|---|---|---|---|---|---|
| 材料名称 | 代号 | 材料名称 | 代号 | 材料名称 | 材料名称 | 材料名称 | 代号 | 适用温度 |
灰铸铁 球墨铸铁 铝青铜 不锈钢 CF8M不锈钢 碳钢 |
Z Q T P R C |
电镀球墨铸铁 铝青铜 不锈钢 钛钢 CF8M不锈钢 碳钢 |
B1 B2 B3 B4 B5 B6 |
不锈钢 碳钢 |
润滑青铜 聚四氟乙烯 |
天然橡胶 海帕伦 乙丙橡胶 氯丁橡胶 丁晴橡胶 耐磨橡胶 氟橡胶 耐热乙丙橡胶 聚四氟乙烯 |
X1 X2 X3 X4 X5 X6 X7 X9 F |
-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度 |
五、电动焊接蝶阀 多回转电动执行器参数
| 型号 | 公称 转矩 (N.m） | 大控 制转矩 (N.m） | 小控 制转矩 (N.m） | 输出轴 转圈数 (圈) | 允许通过阀杆直径 (mm) | 手动 速比 | 输出转速 (r/min） | 电机功率 (kw） | 重量 (kg） |
|---|---|---|---|---|---|---|---|---|---|
| Z5 | 50 | 75 | ≤25 | 150 | 28 | 1∶1 | 18 | 0.12 | 28 |
| Z10 | 100 | 150 | ≤50 | 160 | 24、36 | 0.25 0.37 | 61 | ||
| Z15 | 150 | 225 | ≤75 | 0.37 0.55 | 63 | ||||
| Z20 | 200 | 300 | ≤100 | 40 | 0.55 0.75 | 63 | |||
| 28 | |||||||||
| Z30 | 300 | 450 | ≤150 | 40 | 24 | 0.75 | 65 | ||
| 28 | |||||||||
| Z45 | 450 | 675 | ≤225 | 110 | 48 | 24 | 1.1 | 110 | |
| 36 | 1.5 | ||||||||
| Z60 | 600 | 900 | ≤300 | 24 | 1.5 | 112 | |||
| 36 | 2.2 | ||||||||
| Z90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | 139 | ||
| 48 | 36 | 3.0 | |||||||
| Z120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | 142 | ||
| 48 | |||||||||
| Z180 | 1800 | 2160 | ≤900 | 140 | 70 | 25∶1 | 24 | 4.0 | 261 |
| 36 | 5.5 | ||||||||
| Z250 | 2500 | 3000 | ≤1250 | 24 | 5.5 | 264 | |||
| Z350 | 3500 | 4200 | ≤1750 | 75 | 13∶1 | 18 | 7.5 | 430 | |
| Z500 | 5000 | 6000 | ≤2500 | 10 | 440 | ||||
| Z800 | 8000 | 9600 | ≤4000 | 120 | 80 | 90∶1 | 12 | 13 | 800 |
| Z1000 | 10000 | 12000 | ≤5000 | 100 | 15 | 820 |

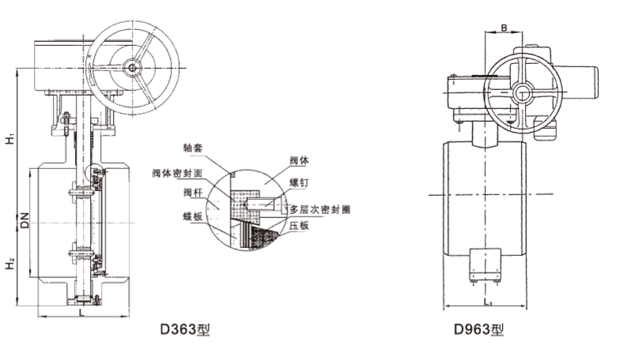

六、电动焊接蝶阀 结构图
 |
七、电动焊接蝶阀 连接尺寸
| 公称通径 | 外形尺寸 | |||
|---|---|---|---|---|
| DN | NPS | L | H1 | H2 |
| 100 | 4 | 190 | 270 | 90 |
| 125 | 5 | 200 | 295 | 100 |
| 150 | 6 | 210 | 310 | 110 |
| 200 | 8 | 230 | 370 | 120 |
| 250 | 10 | 250 | 450 | 140 |
| 300 | 12 | 270 | 465 | 165 |
| 350 | 14 | 290 | 475 | 220 |
| 400 | 16 | 310 | S0S | 250 |
| 450 | 18 | 336 | S35 | 285 |
| 500 | 20 | 350 | S60 | 340 |
| 600 | 24 | 390 | 630 | 350 |
| 700 | 28 | 430 | 670 | 440 |
| 800 | 32 | 470 | 800 | 500 |
| 900 | 36 | 510 | 850 | 520 |
| 1000 | 40 | 550 | 860 | 600 |
| 1200 | 48 | 630 | 1000 | 690 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
