D971X、D941X电动软密封蝶阀
一、D971X、D941X电动软密封蝶阀 产品概述
上海川沪阀门有限公司生产的D971X、D941X电动软密封蝶阀，是由角行程的电动执行机构和蝶阀组成，密封圈为橡胶圈或聚四氟乙烯圈。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。
特点：
1.流通能力大。
2.性能稳定、密封可靠、磨擦力小、开关轻便。
3.具有连线简单，结构紧凑，动作稳定。
适用场景:
D971X、D941X电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
二、D971X、D941X电动软密封蝶阀 产品图片
 |
 |

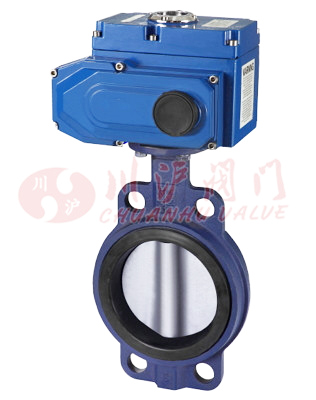

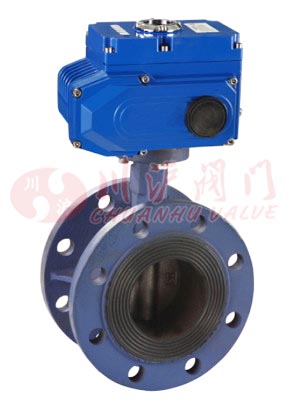

| D971X电动软密封蝶阀(对夹连接) | D941X电动软密封蝶阀(法兰连接) |
三、D971X、D941X电动软密封蝶阀 零部件材料
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 1 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
|---|---|---|---|---|---|
| 2 | 下轴套 | 铜合金、304、316 | 2 | 密封圈 | NBR丁晴橡胶、PTFE、尼龙 |
| 3 | 下阀轴 | 2Cr13、304、316、316L | 3 | 下轴套 | 铜合金、304、316 |
| 4 | 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | 4 | 阀杆 | 2Cr13、304、316、316L |
| 5 | 密封圈 | NBR丁晴橡胶、PTFE、尼龙 | 5 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 | 压板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 6 | 上轴套 | 铜合金、304、316 |
| 7 | 蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | 7 | 填料 | 聚四氟乙烯/柔性石墨 |
| 8 | 上阀轴 | 2Cr13、304、316、316L | 8 | 填料压套 | 25、35、304、316 |
| 9 | 上轴套 | 铜合金、304、316 | 注：在环境较苛刻场合亦可根据客户现场要求特定材质。 | ||
| 10 | 填料 | 聚四氟乙烯/柔性石墨 | |||
| 11 | 填料压套 | HT200、WCB、CF3、CF3M、CF8、CF8M | |||
四、D971X、D941X电动软密封蝶阀 技术参数
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JB/T79、GB/T9113、HG20594-97 |
| 连接形式 | 法兰式、对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
五、D971X、D941X电动软密封蝶阀 执行器参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
六、D971X、D941X电动软密封蝶阀 性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||

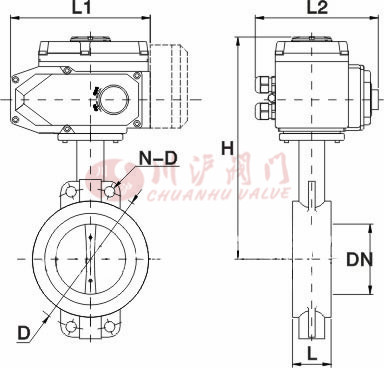

七、D971X、D941X电动软密封蝶阀 结构图
 |
八、D971X、D941X电动软密封蝶阀 连接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公称通径 DN |
尺寸mm | 执行器选配 | ||||||
| L | L1 | L2 | H | D | N-D | |||
| 50 | 42 | 165 | 150 | 296 | 120 | 4-23 | CHV-005 | CHQ-010 |
| 65 | 44.7 | 165 | 150 | 310 | 136.2 | 4-26 | CHV-005 | CHQ-010 |
| 80 | 45.2 | 165 | 150 | 316 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 52.1 | 190 | 170 | 340 | 185 | 4-24 | CHV-010 | CHQ-020 |
| 125 | 54.4 | 190 | 170 | 353 | 245 | 4-23 | CHV-010 | CHQ-020 |
| 150 | 55.8 | 270 | 220 | 396 | 238 | 4-25 | CHV-010 | CHQ-020 |
| 200 | 60.6 | 270 | 220 | 430 | 295 | 4-25 | CHV-020 | CHQ-030 |
| 250 | 65.6 | 270 | 220 | 462 | 357 | 4-29 | CHV-040 | CHQ-040 |
| 300 | 76.5 | 270 | 220 | 507 | 407 | 4-29 | CHV-060 | CHQ-050 |
| 350 | 76.5 | 270 | 220 | 538 | 467 | 4-30 | CHV-080 | CHQ-060 |
| 400 | 86.5 | 270 | 220 | 570 | 515 | 4-30 | CHV-100 | CHQ-080 |
| 450 | 105.6 | 270 | 220 | 592 | 565 | 4-30 | CHV-120 | CHQ-100 |
| 500 | 131.8 | 270 | 220 | 650 | 620 | 4-33 | CHV-140 | CHQ-120 |
| 600 | 152 | 270 | 220 | 650 | 725 | 4-36 | CHV-160 | CHQ-140 |
| 700 | 163 | 270 | 220 | 650 | 840 | 4-36 | CHV-180 | CHQ-160 |
| 800 | 188 | 270 | 220 | 650 | 950 | 4-39 | CHV-200 | CHQ-180 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
