D971X、D973H电动对夹蝶阀
一、D971X、D973H电动对夹蝶阀 产品概述
上海川沪阀门有限公司生产的D971X、D973H电动对夹蝶阀，是由角行程的电动执行机构和对夹蝶阀组成，对夹蝶阀的密封形式分为三偏心金属密封、中线软密封、双偏心软密封等。D971X、D973H电动对夹蝶阀接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。
特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、密封件可以更换，密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀，使用寿命长等特点。
4、两截式阀杆无销连接，结构简单紧凑，维修方便。
5、阀座密封与靠背一体结构，减少阀座变形量。
6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。
7、可以任何位置安装，维修方便。
适用场景:
D971X、D973H电动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
二、D971X、D973H电动对夹蝶阀 产品图片
 |
 |

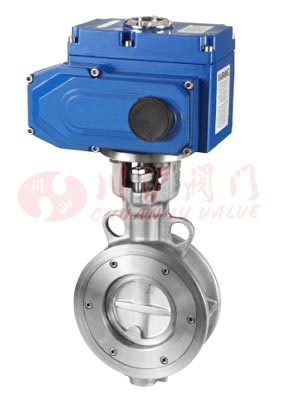

| D971X电动对夹蝶阀(软密封) | D973H电动对夹蝶阀(金属硬密封) |
三、D971X、D973H电动对夹蝶阀 零部件材料
| 零部件名称 | 材质 |
|---|---|
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 下轴套 | 铜合金、304、316 |
| 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 |
| 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 固定销 | 25、35、45 |
| 上阀轴 | 2Cr13、304、316、316L |
| 下阀轴 | 2Cr13、304、316、316L |
| 上轴套 | 铜合金、304、316 |
| 填料 | 聚四氟乙烯/柔性石墨 |
| 填料压套 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 填料压板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
四、D971X、D973H电动对夹蝶阀 技术参数
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN0.6、1.6、2.5MPa |
| 连接形式 | 对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
五、D971X、D973H电动对夹蝶阀 执行器参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||
六、D971X、D973H电动对夹蝶阀 性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||

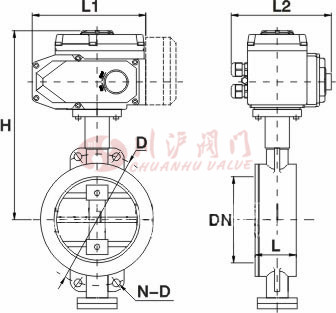

七、D971X、D973H电动对夹蝶阀 结构图
 |
八、D971X、D973H电动对夹蝶阀 连接尺寸
| 主要外形尺寸-PN16（16bar） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 公称通径 DN |
尺寸mm | 执行器选配 | ||||||
| L | L1 | L2 | H | D | N-D | |||
| 50 | 43 | 165 | 150 | 250 | 125 | 4-18 | CHV-005 | CHQ-010 |
| 65 | 46 | 190 | 170 | 270 | 145 | 4-18 | CHV-005 | CHQ-010 |
| 80 | 49 | 190 | 170 | 290 | 160 | 8-18 | CHV-005 | CHQ-010 |
| 100 | 64 | 270 | 220 | 310 | 180 | 8-18 | CHV-010 | CHQ-020 |
| 125 | 70 | 270 | 220 | 380 | 210 | 8-18 | CHV-010 | CHQ-020 |
| 150 | 70 | 270 | 220 | 410 | 240 | 8-22 | CHV-010 | CHQ-020 |
| 200 | 71 | 270 | 220 | 465 | 295 | 12-22 | CHV-020 | CHQ-030 |
| 250 | 76 | 270 | 220 | 505 | 355 | 12-26 | CHV-040 | CHQ-040 |
| 300 | 83 | 270 | 220 | 580 | 410 | 12-26 | CHV-060 | CHQ-050 |
| 350 | 92 | 270 | 220 | 640 | 470 | 16-26 | CHV-080 | CHQ-060 |
| 400 | 102 | 270 | 220 | 695 | 525 | 16-30 | CHV-100 | CHQ-080 |
| 450 | 114 | 270 | 220 | 755 | 585 | 20-30 | CHV-120 | CHQ-100 |
| 500 | 127 | 270 | 220 | 820 | 650 | 20-33 | CHV-140 | CHQ-120 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
