电动调节蝶阀
产品展示>> 电动蝶阀>>电动调节蝶阀
一、电动调节蝶阀 产品概述

上海川沪阀门有限公司生产的电动调节蝶阀，是由角行程的电动执行机构和蝶阀阀体组成，接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封结构。
特点：
1.该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2.具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大。
适用场景:
电动调节蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

二、电动调节蝶阀 产品图片

电动调节蝶阀 电动调节蝶阀

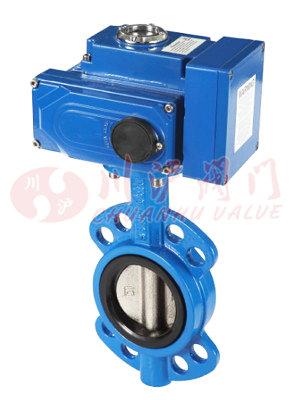

电动调节蝶阀(软密封对夹式) 电动调节蝶阀（三偏心硬密封法兰式）
三、电动调节蝶阀 零部件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7、8 上、下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M
四、电动调节蝶阀 技术参数

公称通径DN(mm) 50～1200
公称压力 PN0.6、1.6、2.5MPa
连接形式 对夹式、法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
五、电动调节蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M～2000N·M 50N·M～3000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、电动调节蝶阀 性能规范

公称通径 DN（mm） 50～1600
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃
适用介质 具有腐蚀性介质
七、电动调节蝶阀 结构图

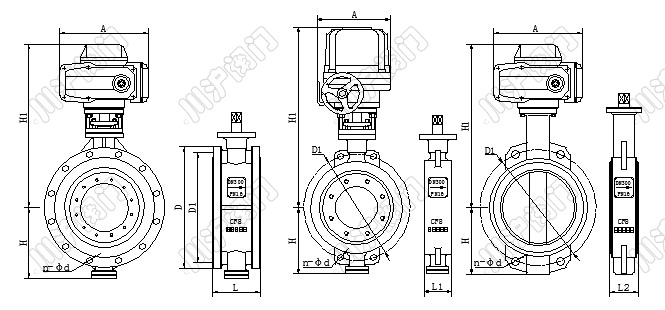

电动调节蝶阀-图纸
八、电动调节蝶阀 连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-电动调节蝶阀.PDF
