D943H电动硬密封蝶阀
产品展示>> 电动蝶阀>>D943H电动硬密封蝶阀
一、D943H电动硬密封蝶阀 产品概述

上海川沪阀门有限公司生产的D943H电动硬密封蝶阀，是由角行程的电动执行机构和蝶阀组成，为多层次金属三偏心硬密封结构，采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。D943H电动硬密封蝶阀解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能佳的目的。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。
特点：
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢"U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
5、本蝶阀结构独特，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。
适用场景:
D943H电动硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。D943H电动硬密封蝶阀调节流量和截断流体的佳装置。

二、D943H电动硬密封蝶阀 产品图片

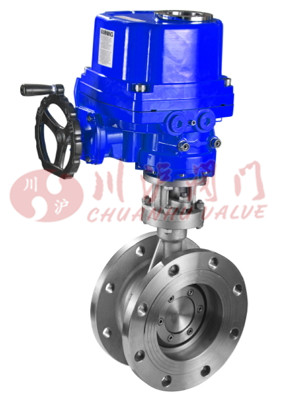

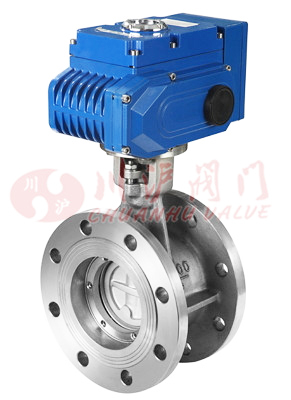

D943H电动硬密封蝶阀 D943H电动硬密封蝶阀
D943H电动硬密封蝶阀 防爆型D943H电动硬密封蝶阀
三、D943H电动硬密封蝶阀 零部件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7、8 上、下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M
四、D943H电动硬密封蝶阀 技术参数

公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
五、D943H电动硬密封蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M～2000N·M 50N·M～3000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、D943H电动硬密封蝶阀 性能规范

公称通径DN(mm) DN50～1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5～0.7
适用介质 空气、水、污水、蒸气、煤气、油品等
七、D943H电动硬密封蝶阀 结构图

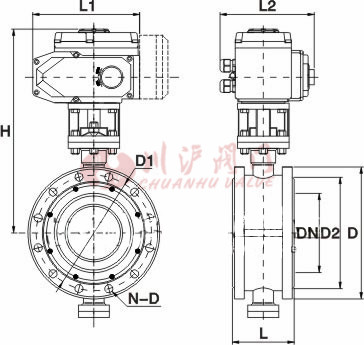

D943H电动硬密封蝶阀结构图
八、D943H电动硬密封蝶阀 连接尺寸

主要外形尺寸-PN16（16bar）
公称通径
[DN]		 尺寸[mm] 执行器选配
L L1 L2 H D D1 D2 N-D
50 108 165 150 250 160 125 99 4-18 CHV-005 CHQ-010
65 112 190 170 270 180 145 118 4-18 CHV-005 CHQ-010
80 114 190 170 290 195 160 132 8-18 CHV-005 CHQ-010
100 127 270 220 310 215 180 156 8-18 CHV-010 CHQ-020
125 140 270 220 380 245 210 184 8-18 CHV-010 CHQ-020
150 140 270 220 410 280 240 211 8-22 CHV-010 CHQ-020
200 152 270 220 465 335 295 266 12-22 CHV-020 CHQ-030
250 165 270 220 505 405 355 319 12-26 CHV-040 CHQ-040
300 178 270 220 580 460 410 370 12-26 CHV-060 CHQ-050
350 190 270 220 640 520 470 429 12-26 CHV-080 CHQ-060
400 216 270 220 695 580 525 480 16-30 CHV-100 CHQ-080
450 222 270 220 755 640 585 548 20-30 CHV-120 CHQ-100
500 229 270 220 820 710 650 609 20-33 CHV-140 CHQ-120

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
