电动真空蝶阀

产品展示>> 电动蝶阀>>电动真空蝶阀
一、电动真空蝶阀 产品概述

上海川沪阀门有限公司生产的电动真空蝶阀GID采用回转型电动,电子调节式阀门驱动装置驱动阀杆与阀板执行启闭动作。可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开,关或中间位置的控制,从而达到接通或切断真空管路中气流的目的阀体的阀板采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能用在低压状态下使用。高真空电动蝶阀用于接通或切断真空管路中的气流。
特点:
1.阀门能承受正压力。
2.阀杆上下不窜动。
适用场景:
电动高真空蝶阀适用介质为纯净空气和非腐蚀性气体。

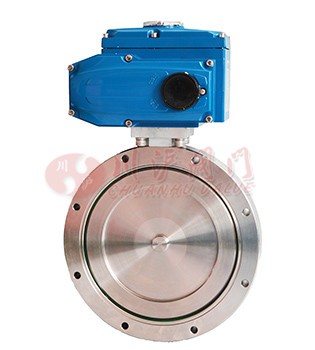

二、电动真空蝶阀 产品图片

电动真空蝶阀
电动真空蝶阀
三、电动真空蝶阀 零部件材料

零部件 材料
阀体 碳钢、不锈钢
阀板 碳钢、不锈钢
阀板 碳钢、不锈钢
密封件 氟橡胶、丁腈胶
四、电动真空蝶阀 技术参数

公称通径mm 50~400
结构形式 偏置板式
工作温度 常温
连接形式 对夹式
法兰标准 JB919
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、电动真空蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

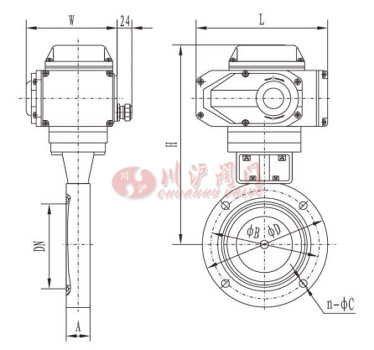

六、电动真空蝶阀 结构图

电动真空蝶阀结构图
七、电动真空蝶阀 连接尺寸

型号 DN ΦD ΦB H A L B1 n-ΦC
GID-25 25 70 55 198 22 160 139 4-Φ7
GID-32 32 78 64 202
GID-40 40 85 70 206
GID-50 50 110 90 220 4-Φ9
GID-63 63 130 110 229 26
GID-80 80 145 125 273 30 196 139
GID-100 100 170 145 285 4-Φ12
GID-125 125 195 170 299 35
GID-150 150 220 195 368 255 147 8-Φ12
GID-200 200 275 250 394 40
GID-250 250 330 300 426 45
GID-300 300 380 350 449 55 8-Φ14
GID-400 400 500 465 538 60 310 182 8-Φ18

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
