电动开关蝶阀
产品展示>> 电动蝶阀>>电动开关蝶阀
一、电动开关蝶阀 产品概述

上海川沪阀门有限公司生产的电动开关蝶阀，是由角行程的电动执行机构和蝶阀阀体组成。可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封结构。
特点：
1.该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2.功能强，体积小，轻便宜人，性能可靠，配套简单。
3.采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能佳的目的
适用场景:
电动开关蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是截断流体的佳装置。

二、电动开关蝶阀 产品图片

电动开关蝶阀 电动开关蝶阀

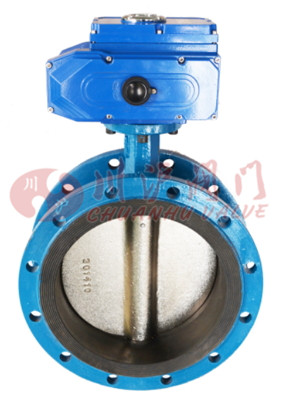

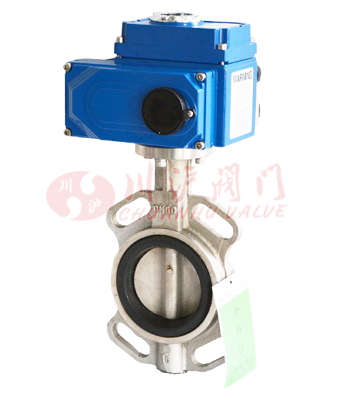

电动开关蝶阀(不锈钢对夹式) 电动开关蝶阀(橡胶密封法兰式)
三、电动开关蝶阀 零部件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7、8 上、下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M
四、电动开关蝶阀 技术参数

公称通径DN(mm) 50～1200
公称压力 PN0.6、1.6、2.5MPa
连接形式 对夹式、法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)
五、电动开关蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M～2000N·M 50N·M～3000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、电动开关蝶阀 性能规范

公称通径 DN（mm） 50～1600
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃
适用介质 具有腐蚀性介质
七、电动开关蝶阀 结构图

电动开关蝶阀结构图
八、电动开关蝶阀 连接尺寸

主要外形尺寸-PN16（16bar）
公称通径
[DN]		 尺寸[mm] 执行器选配
L L1 L2 H D D1 N-D
50 108 165 150 265 120 125 4-18 CHV-005 CHQ-010
65 112 165 150 275 136.2 145 4-18 CHV-005 CHQ-010
80 114 165 150 285 160 160 8-18 CHV-005 CHQ-010
100 127 190 170 300 185 180 8-18 CHV-010 CHQ-020
125 140 190 170 320 245 210 8-18 CHV-010 CHQ-020
150 140 190 170 396 340 240 8-22 CHV-010 CHQ-020
200 152 270 220 430 415 295 12-22 CHV-020 CHQ-030
250 165 270 220 462 445 355 12-26 CHV-040 CHQ-040
300 178 270 220 507 475 410 12-26 CHV-060 CHQ-050
350 190 270 220 538 500 470 16-26 CHV-080 CHQ-060
400 216 270 220 570 530 525 16-30 CHV-100 CHQ-080
450 222 270 220 592 580 585 20-30 CHV-120 CHQ-100
500 229 270 220 650 615 650 20-33 CHV-140 CHQ-120
600 267 270 220 650 615 770 20-36 CHV-160 CHQ-140
700 292 270 220 650 615 840 24-36 CHV-180 CHQ-160
800 318 270 220 650 615 950 24-39 CHV-200 CHQ-180

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
