D971F电动四氟密封蝶阀
一、D971F电动四氟密封蝶阀 产品概述
上海川沪阀门有限公司生产的D971F电动四氟密封蝶阀使用聚四氟乙烯（PTFE）作为密封材料的一种蝶阀，其中阀板材质可以选用多种材质如碳钢、304不锈钢、316不锈钢、双相不锈钢等材质，适用范围广、耐腐蚀性能好、性价比高。与精小型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。
特点：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单，紧凑，90回转启闭迅速。
3、操作扭矩小，省力轻巧。
5、耐磨好(尼龙耐磨是铜的7倍)，可延长使用寿命。
6、无毒、无味、抗菌符合绿色环保要求。
7、耐盐、碱、弱酸侵蚀，适应性广。
8、无销连接技术，保证介质与金属完全隔离可靠性高。
9、产品价格远低于不锈钢阀门，明显降低工程造价。
适用场景:
D971F电动四氟密封蝶阀适用介质:淡水、海水、各种气体、油品、碱、盐、有机化合物及弱酸等。
二、D971F电动四氟密封蝶阀 产品图片
 |
 |

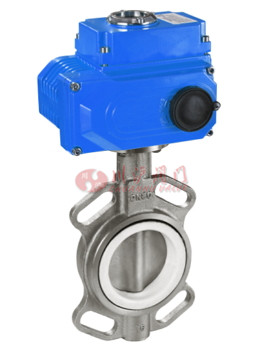

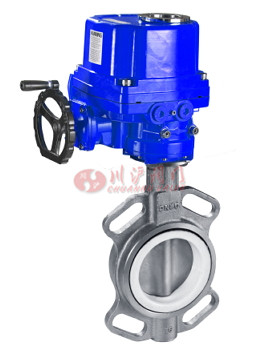

| D971F电动四氟密封蝶阀(配精小型电动执行器) | D971F电动四氟密封蝶阀(配防爆型电动执行器) |
三、D971F电动四氟密封蝶阀 性能规范
| 公称通径 DN(mm) | 50(2") ~ 1000(40") | 50(2") ~ 1000(40") | |
|---|---|---|---|
| 公称压力PN(MPa) | 1.0 | 1.6 | |
| 试验压力 | 壳体 | 1.5 | 2.4 |
| 密封 | 1.1 | 1.76 | |
| 适用温度 | -15 ~ +150度 | ||
| 适用介质 | 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、盐类等 | ||
四、D971F电动四氟密封蝶阀 主要零部件材料
| 阀体 | 阀板 | 转轴 | 衬套 | 阀座 | ||||
|---|---|---|---|---|---|---|---|---|
| 材料名称 | 代号 | 材料名称 | 代号 | 材料名称 | 材料名称 | 材料名称 | 代号 | 适用温度 |
灰铸铁 球墨铸铁 铝青铜 不锈钢 CF8M不锈钢 碳钢 |
Z Q T P R C |
电镀球墨铸铁 铝青铜 不锈钢 钛钢 CF8M不锈钢 碳钢 |
B1 B2 B3 B4 B5 B6 |
不锈钢 碳钢 |
润滑青铜 聚四氟乙烯 |
天然橡胶 海帕伦 乙丙橡胶 氯丁橡胶 丁晴橡胶 耐磨橡胶 氟橡胶 耐热乙丙橡胶 聚四氟乙烯 |
X1 X2 X3 X4 X5 X6 X7 X9 F |
-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度 |
五、D971F电动四氟密封蝶阀 执行器参数
| 执行器类别 | CH系列执行器参数 | HQ系列执行器参数 |
|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
| 输出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4" |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有超强防腐功能 | |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | ||

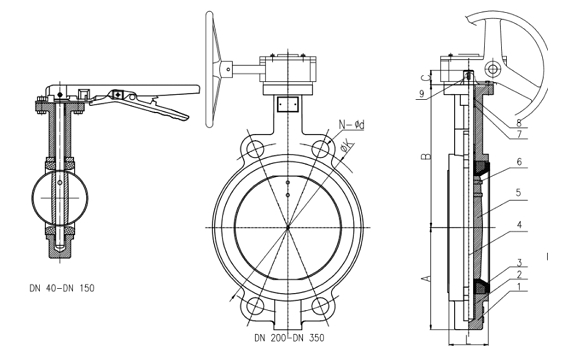

六、D971F电动四氟密封蝶阀 结构图
 |
七、D971F电动四氟密封蝶阀 连接尺寸
| SIZE | A | B | C | L | GB PN 10 | GB PN 16 | ANSI 150LB | JIS 10K | ISO 5211 |
Top Flange |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | in | øK | N-ød | øK | N-ød | øK | N-ød | øK | N-ød | øD | øD1 | N-øG | |||||
| 40 | 1.5" | 67 | 141 | 32 | 33 | 110 | 4-ø18 | 110 | 4-ø18 | 98.5 | 4-ø16 | 105 | 4-ø19 | 65 | 50 | 4-ø8 | F05 |
| 50 | 2" | 67 | 141 | 32 | 43 | 125 | 4-ø18 | 125 | 4-ø18 | 120.6 | 4-ø19 | 120 | 4-ø19 | 65 | 50 | 4-ø8 | F05 |
| 65 | 2½" | 75 | 151 | 32 | 46 | 145 | 4-ø18 | 145 | 4-ø18 | 139.7 | 4-ø19 | 140 | 4-ø19 | 65 | 50 | 4-ø8 | F05 |
| 80 | 3" | 95 | 160 | 32 | 46 | 160 | 8-ø18 | 160 | 8-ø18 | 152.4 | 4-ø19 | 150 | 8-ø19 | 65 | 50 | 4-ø8 | F05 |
| 100 | 4" | 111 | 180 | 32 | 52 | 180 | 8-ø18 | 180 | 8-ø18 | 190.5 | 8-ø19 | 175 | 8-ø19 | 90 | 70 | 4-ø10 | F07 |
| 125 | 5" | 129 | 193 | 32 | 56 | 210 | 8-ø18 | 210 | 8-ø18 | 215.9 | 8-ø22.4 | 210 | 8-ø23 | 90 | 70 | 4-ø10 | F07 |
| 150 | 6" | 142 | 207 | 32 | 56 | 240 | 8-ø22 | 240 | 8-ø22 | 241.3 | 8-ø22.4 | 240 | 8-ø23 | 90 | 70 | 4-ø10 | F07 |
| 200 | 8" | 170 | 240 | 45 | 60 | 295 | 8-ø22 | 295 | 12-ø22 | 298.4 | 8-ø22.4 | 290 | 12-ø23 | 125 | 102 | 4-ø12 | F10 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-D971F电动四氟密封蝶阀.PDF
D971F电动四氟密封蝶阀链接：http://www.shchuanhu.com/products/diandongdiefa/d971f.html
