SD941X电动伸缩蝶阀
产品展示>> 电动蝶阀>>SD941X电动伸缩蝶阀
一、SD941X电动伸缩蝶阀 产品概述

上海川沪阀门有限公司生产的SD941X电动伸缩蝶阀是集法兰蝶阀和伸缩节于一体的新式蝶阀，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。
特点：
1.流通能力大。
2.性能稳定、密封可靠、磨擦力小、开关轻便。
3.具有连线简单，结构紧凑，动作稳定。
适用场景:
SD941X电动伸缩蝶阀适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给水、排水场合使用，尤其适用于水管路中作为调节和截流设备使用。

二、SD941X电动伸缩蝶阀 产品图片

SD941X电动伸缩蝶阀
SD941X电动伸缩蝶阀
三、SD941X电动伸缩蝶阀 性能规范

公称通径DN（mm） 300~2000

公称压力PN（MPa）

 1.0
试验压力（MPa） 壳体 1.5
密封 1.1
适用温度 -15 ~ 120度
适用介质 饮用水、污水、海水等。
四、SD941X电动伸缩蝶阀 主要零部件材料

阀体 阀板 转轴 衬套 阀座
材料名称 代号 材料名称 代号 材料名称 材料名称 材料名称 代号 适用温度

灰铸铁

球墨铸铁

铝青铜

不锈钢

CF8M不锈钢

碳钢

Z

Q

T

P

R

C

电镀球墨铸铁

铝青铜

不锈钢

钛钢

CF8M不锈钢

碳钢

B1

B2

B3

B4

B5

B6

不锈钢

碳钢

润滑青铜

聚四氟乙烯

天然橡胶

海帕伦

乙丙橡胶

氯丁橡胶

丁晴橡胶

耐磨橡胶

氟橡胶

耐热乙丙橡胶

聚四氟乙烯

X1

X2

X3

X4

X5

X6

X7

X9

F

-20~85度

-20~120度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度
五、SD941X电动伸缩蝶阀 多回转电动执行器参数

型号 公称 转矩 (N.m） 大控 制转矩 (N.m） 小控 制转矩 (N.m） 输出轴 转圈数 (圈) 允许通过阀杆直径 (mm) 手动 速比 输出转速 (r/min） 电机功率 (kw） 重量 (kg）
Z5 50 75 ≤25 150 28 1∶1 18 0.12 28
Z10 100 150 ≤50 160 24、36 0.25 0.37 61
Z15 150 225 ≤75 0.37 0.55 63
Z20 200 300 ≤100 40 0.55 0.75 63
28
Z30 300 450 ≤150 40 24 0.75 65
28
Z45 450 675 ≤225 110 48 24 1.1 110
36 1.5
Z60 600 900 ≤300 24 1.5 112
36 2.2
Z90 900 1350 ≤450 60 24 2.2 139
48 36 3.0
Z120 1200 1800 ≤600 60 24 3.0 142
48
Z180 1800 2160 ≤900 140 70 25∶1 24 4.0 261
36 5.5
Z250 2500 3000 ≤1250 24 5.5 264
Z350 3500 4200 ≤1750 75 13∶1 18 7.5 430
Z500 5000 6000 ≤2500 10 440
Z800 8000 9600 ≤4000 120 80 90∶1 12 13 800
Z1000 10000 12000 ≤5000 100 15 820

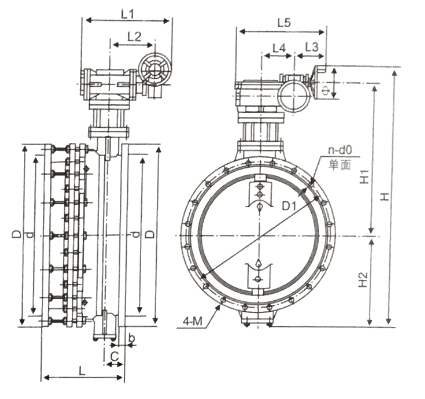

六、SD941X电动伸缩蝶阀 结构图

SD941X电动伸缩蝶阀结构图
七、SD941X电动伸缩蝶阀 连接尺寸

DN D D1 d b C L n-dO 4-M H H1 H2 L1 L2 L3 L4 L5 Ф 重里
(mm) L0 Lmax Lmin (kg)
300 445 400 370 28 57 282 302 252 8-23 M20 959 542 267 449 178 254 104 473 300 148
350 505 460 429 30 64 301 321 271 12-23 M20 1048 583 315 449 178 254 104 473 300 188
400 565 515 480 32 70 313 333 283 12-28 M24 1120 620 350 449 178 254 104 473 300 237
450 615 565 530 32 76 334 354 304 16-28 M24 1190 667 373 449 178 254 104 473 300 268
500 670 620 582 34 76 346 366 316 16-28 M24 1280 702 428 486 196 254 130 528 300 289
600 780 725 682 36 89 398 418 368 16-31 M27 1409 759 450 627 244 245 162 596 400 480
700 895 840 794 40 115 425 445 395 20-31 M27 1613 885 528 627 244 245 162 596 400 615
800 1015 950 901 44 120 455 475 425 20-34 M30 1736 1013 573 635 270 295 196 711 300 818
900 1115 1050 1001 46 120 485 505 455 24-34 M30 1860 1071 639 635 270 295 196 711 300 956
1000 1230 1160 1112 50 150 495 515 465 24-37 M33 2107 1234 723 955 455 296 295 807 300 1277
1200 1455 1380 1328 56 175 542 562 512 2&40 M36 2326 1343 833 955 455 296 295 807 300 1764
1400 1675 1590 1530 62 195 612 632 582 3243 M39 2996 1668 1078 1270 598 387 414 1089| 500 : 42801
1600 1915 1820 1750 68 220 640 660 610 3&49 M45 3246 1778 1218 1270 598 387 414 1089 500 4953
1800 2115 2020 1950 70 245 710 730 680 4049 M45 3720 2044 1426 1625 745 387 602 1399 500 Z416J
2000 2325 2230 2150 74 270 775 795 745 4449 M45 3851 2115 1486 1630 750 417 602 1430 500 9372

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
