D981X电动卫生级蝶阀
产品展示>> 电动蝶阀>>D981X电动卫生级蝶阀
一、D981X电动卫生级蝶阀 产品概述

上海川沪阀门有限公司生产的D981X电动卫生级蝶阀，是由角行程的电动执行机构和卫生级蝶阀阀体组成，接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。电动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。
特点：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.操力矩小，操作方便，省力灵巧。
3.可以任何位置安装，维修方便。
4.密封材料耐老化、耐腐蚀，使用寿命长等特点。
适用场景:
电动卫生蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、 生化工业过程控制场合。

二、D981X电动卫生级蝶阀 产品图片

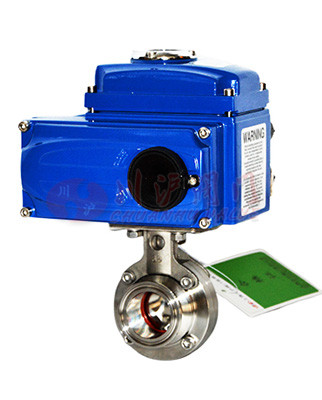

D981X电动卫生级蝶阀 D981X电动卫生级蝶阀

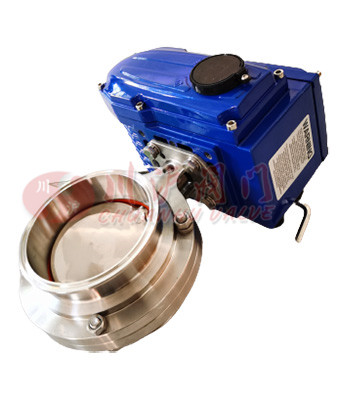

D981X电动卫生级蝶阀 D981X电动卫生级蝶阀
三、D981X电动卫生级蝶阀 零部件材料

名称 材料
左右阀体 304 316 316L
蝶板 304 316 316L
阀座 丁腈橡胶 食用橡胶 氟橡胶、硅橡胶
螺栓 304
螺栓 304
连接支架 304
连接器 304
四、D981X电动卫生级蝶阀 技术参数

公称通径DN 50~800
动作范围 0～90°
允许压差△P 小于公称压力（1.6MPa）
泄漏量Q 按GB/T4213－92，为Kv值的10-4
环境温度oC －20～60oC
基本误差 ±2.5%
回差 ±2.5%
死区 1%
可调范围 250:1、350:1
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
五、D981X电动卫生级蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M～2000N·M 50N·M～3000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、D981X电动卫生级蝶阀 性能规范

公称通径 DN（mm） 15～150
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质 空气、水、蒸气、油品等
连接形式 快装式、卡箍式、外螺纹、焊接式
七、D981X电动卫生级蝶阀 结构图

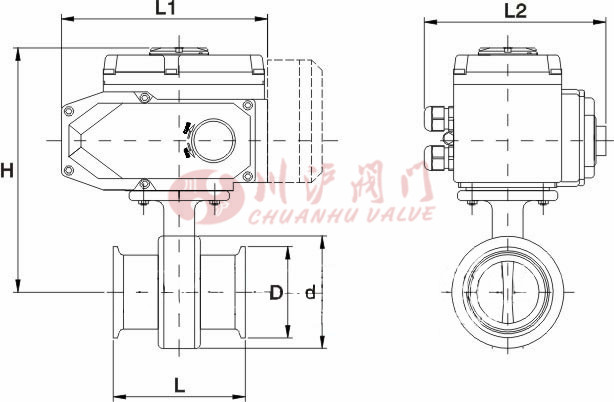

D981X电动卫生级蝶阀结构图
七、D981X电动卫生级蝶阀 连接尺寸

公称通径
[DN]		 尺寸[mm] 执行器选配
L L1 L2 H D d
20 66 165 150 224 50.5 77 CHV-005 CHQ-010
25 66 165 150 224 50.5 77 CHV-005 CHQ-010
32 66 165 150 224 50.5 77 CHV-005 CHQ-010
38 72 165 150 226 50.5 82 CHV-005 CHQ-010
51 76 165 150 235 64 100 CHV-005 CHQ-010
63 76 165 150 242 77.5 114 CHV-005 CHQ-005
76 76 165 150 249 91 128 CHV-005 CHQ-015
89 84 190 170 274 106 139 CHV-010 CHQ-015
102 90 190 170 280 119 155 CHV-010 CHQ-015
108 90 190 170 280 119 155 CHV-010 CHQ-015

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-D981X电动卫生级蝶阀.PDF
