D941W电动通风蝶阀

产品展示>> 电动蝶阀>>D941W电动通风蝶阀
一、D941W电动通风蝶阀 产品概述

上海川沪阀门有限公司生产的D941W电动通风蝶阀,也称电动烟气蝶阀。D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成,它与电动单元组合仪表配合使用。D941W电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器,执行机构内有伺服系弘,无须另配伺服放大器。
特点:
1.该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2.功能强,体积小,轻便宜人,性能可靠,配套简单。
适用场景:
D941W电动通风蝶阀被广泛地应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气等。

二、D941W电动通风蝶阀 产品图片

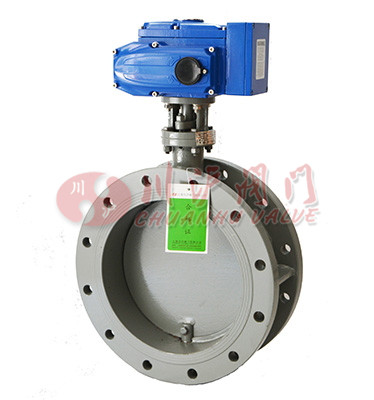

D941W电动通风蝶阀 D941W电动通风蝶阀

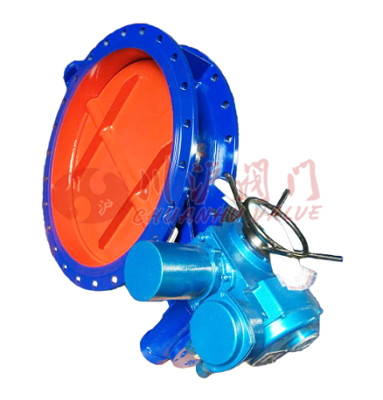

D941W电动通风蝶阀 D941W电动通风蝶阀(大口径通风蝶阀)
三、D941W电动通风蝶阀 零部件材料

阀体、底座 HT200;35;ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
蝶板 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
阀杆 2Cr13、不锈钢
填料 V型聚四氟乙烯填料、柔性石墨填料
四、D941W电动通风蝶阀 技术参数

公称通径mm 50~1200
公称压力(MPa) PN0.1、0.25、0.6、1.0
介质温度℃ -40~+450(钢板卷焊),+450以上(不锈钢板卷焊)
转角范围 0-90度
流量特性 近似百分比
法兰标准 GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构 选配PSQ、HQ、361RS、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)
五、D941W电动通风蝶阀 执行器参数

执行器类别 CH系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2个 PF 3/4"
壳体材料 铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
六、D941W电动通风蝶阀 性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.1 0.25 0.6 1.0
试验压力 强度试验 0.15 0.375 0.9 1.5
密封试验 0.11 0.025 0.66 1.1
低压气密试验 0.5~0.7
适用介质 空气、废气等介质
七、D941W电动通风蝶阀 结构图

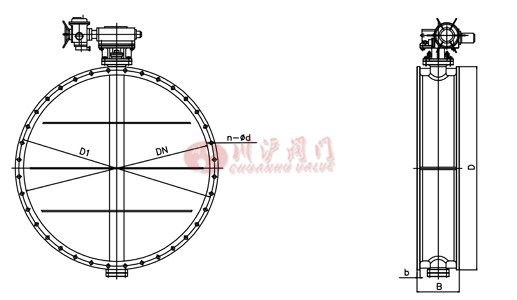

D941W电动通风蝶阀结构图
八、D941W电动通风蝶阀 连接尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
