D941W电动烟气蝶阀
一、D941W电动烟气蝶阀 产品概述
上海川沪阀门有限公司生产的D941W电动烟气蝶阀为垂直板式中线蝶阀，阀体材质选用碳钢或不锈钢材料卷焊而成，适合低压、大口径、通风或尾气处理场合使用，与多回传型电动执行器相连接后，可以控制阀门的开关或者调节（输入输出信号4-20mA）管道介质流量大小。
特点：
1、对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用；
2、具有耐磨性好、工作稳定可靠、操作方便；
3、泄漏率小、使用寿命长、安装维修方便；
4、适用于低压差、大口径、大流量场合，
适用场景:
D941W电动烟气蝶阀适合在烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。

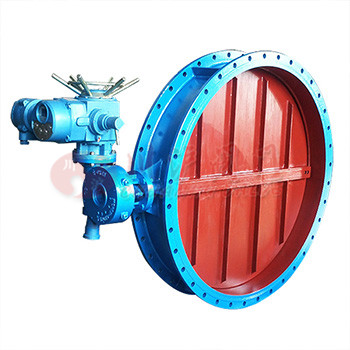

二、D941W电动烟气蝶阀 产品图片
 |
| D941W电动烟气蝶阀 |
三、D941W电动烟气蝶阀 性能规范
| 公称压力（MPa) | 0.1MPa | 介质温度 | -30℃～-1000℃ |
|---|---|---|---|
| 控制方式 | ON-OFF/4-20mA | 适用介质 | 冷热风、烟气 |
| 介质流速 | 25m/s | 泄漏率 | 1~5% |
四、D941W电动烟气蝶阀 主要零部件材料
| 零件名称 | 阀体 | 阀板 | 阀轴 |
|---|---|---|---|
| 材料 | Q235、304不锈钢、316不锈钢、310S双相不锈钢 | Q235、304不锈钢、316不锈钢、310S双相不锈钢 | 碳钢、不锈钢 |
五、D941W电动烟气蝶阀 多回转电动执行器参数
| 型号 | 公称 转矩 (N.m） | 大控 制转矩 (N.m） | 小控 制转矩 (N.m） | 输出轴 转圈数 (圈) | 允许通过阀杆直径 (mm) | 手动 速比 | 输出转速 (r/min） | 电机功率 (kw） | 重量 (kg） |
|---|---|---|---|---|---|---|---|---|---|
| Z5 | 50 | 75 | ≤25 | 150 | 28 | 1∶1 | 18 | 0.12 | 28 |
| Z10 | 100 | 150 | ≤50 | 160 | 24、36 | 0.25 0.37 | 61 | ||
| Z15 | 150 | 225 | ≤75 | 0.37 0.55 | 63 | ||||
| Z20 | 200 | 300 | ≤100 | 40 | 0.55 0.75 | 63 | |||
| 28 | |||||||||
| Z30 | 300 | 450 | ≤150 | 40 | 24 | 0.75 | 65 | ||
| 28 | |||||||||
| Z45 | 450 | 675 | ≤225 | 110 | 48 | 24 | 1.1 | 110 | |
| 36 | 1.5 | ||||||||
| Z60 | 600 | 900 | ≤300 | 24 | 1.5 | 112 | |||
| 36 | 2.2 | ||||||||
| Z90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | 139 | ||
| 48 | 36 | 3.0 | |||||||
| Z120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | 142 | ||
| 48 | |||||||||
| Z180 | 1800 | 2160 | ≤900 | 140 | 70 | 25∶1 | 24 | 4.0 | 261 |
| 36 | 5.5 | ||||||||
| Z250 | 2500 | 3000 | ≤1250 | 24 | 5.5 | 264 | |||
| Z350 | 3500 | 4200 | ≤1750 | 75 | 13∶1 | 18 | 7.5 | 430 | |
| Z500 | 5000 | 6000 | ≤2500 | 10 | 440 | ||||
| Z800 | 8000 | 9600 | ≤4000 | 120 | 80 | 90∶1 | 12 | 13 | 800 |
| Z1000 | 10000 | 12000 | ≤5000 | 100 | 15 | 820 |
六、D941W电动烟气蝶阀 结构图
 |
七、D941W电动烟气蝶阀 连接尺寸
| DN | D1 | D | B | b | n-d |
|---|---|---|---|---|---|
| DN200 | 280 | 320 | 140 | 14 | 8—18 |
| DN250 | 335 | 375 | 140 | 14 | 12-18 |
| DN300 | 395 | 440 | 170 | 14 | 12-22 |
| DN400 | 495 | 540 | 190 | 16 | 16-22 |
| DN500 | 600 | 645 | 190 | 18 | 16-22 |
| DN600 | 705 | 755 | 210 | 20 | 20-26 |
| DN700 | 810 | 860 | 210 | 20 | 24-26 |
| DN800 | 860 | 900 | 210 | 20 | 24-30 |
| DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
| DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
| DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
| DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
| DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
| DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
| DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
| DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
| DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
| DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
| DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
| DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
| DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
| DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-D941W电动烟气蝶阀.PDF
D941W电动烟气蝶阀链接：http://www.shchuanhu.com/products/diandongdiefa/d941w.html
