一、保温球阀产品概述

上海川沪阀门专业生产保温球阀(直通式型号：BQ41F\BQ41H 三通式型号：BQ44F\BQ45F\BQ44H\BQ45H)，保温球阀具有良好的保温保冷特性，且保温球阀的通径和管径一至,介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。夹套保温球阀,沥青专用球阀,法兰式保温球阀采用整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的高压力为1MPa。夹套保温球阀,沥青专用球阀。
特点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
适用场景:
保温球阀主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

二、保温球阀产品图片

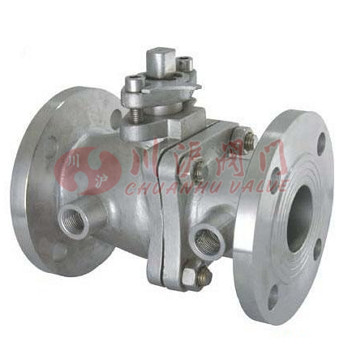

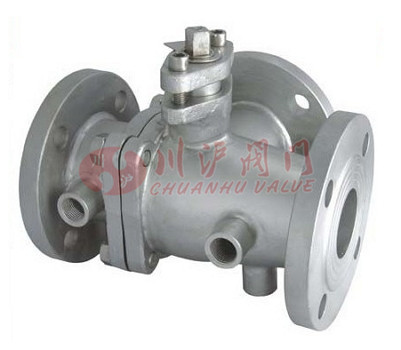

保温球阀(不锈钢直通式)	保温球阀(不锈钢三通式)

三、保温球阀主要技术参数

公称通径		DN15～200
公称压力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
阀门材料及适用工况	零件名称	材料
	1、夹套	25	25	25
	2、阀座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	3、阀体	WCB	CF8(304)	CF8M(316)
	4、密封圈	聚四氟乙烯、对位聚笨
	5、球体	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6、阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti

	7.填料	聚四氟乙烯、柔性石墨
	适用介质	水、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀性介质
	适用温度	-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨）

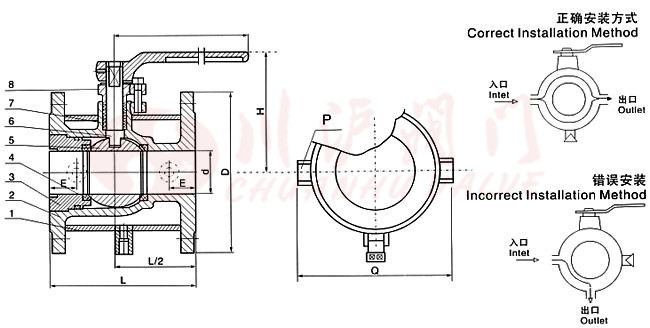

四、保温球阀结构图

五、保温球阀连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	主要外型及连接尺寸(mm)							夹套螺纹连接尺寸	配应法兰 DN(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	L1	D	D1	D2	b	Z-Φd	夹套螺纹连接尺寸	配应法兰 DN(mm)
1.6	15	108	45	135	100	78	16	4-18	G3/8	32
	20	117	55	145	110	85	16	4-18	G3/8	40
	25	127	65	160	125	100	16	4-18	G1/2	50
	32	140	78	180	145	120	18	8-18	G1/2	65
	40	165	85	180	145	120	18	8-18	G1/2	65
	50	178	100	195	160	135	19	8-18	G1/2	80
	65	203	120	245	210	185	21	8-18	G1/2	125
	80	229	135	280	240	210	23	8-23	G1/2	150
	100	254	155	335	295	265	24	8-23	G1/2	200
	125	267	185	335	295	265	24	12-23	G1/2	200
	150	292	210	405	355	320	28	12-25	G1/2	250
	200	330	265	520	470	435	32	16-25	G3/4	350
2.5	15	108	45	135	100	78	18	4-18	G3/8	32
	20	117	55	145	110	85	18	4-18	G3/8	40
	25	127	65	160	125	100	20	4-18	G1/2	50
	32	140	78	180	145	120	20	8-18	G1/2	65
	40	165	85	180	145	120	22	8-18	G1/2	65
	50	178	100	195	160	135	22	8-18	G1/2	80
	65	203	120	230	190	160	26	8-25	G1/2	125
	80	229	135	300	250	218	28	8-25	G1/2	150
	100	254	155	360	310	278	30	12-25	G1/2	200
	125	267	185	425	370	332	30

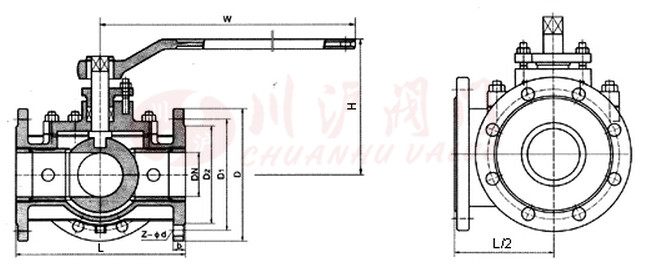

六、三通保温球阀结构图

七、三通保温球阀(三通L型) 连接尺寸

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(Mpa)	公称通径 DN(mm)	L	L1	D	D1	D2	b	f	Z-φd
1.6	15	150	72	95	65	45	14	2	4-φ14
	20	160	80	105	75	55	14	2	4-φ14
	25	180	90	115	85	65	14	2	4-φ14
	32	200	100	135	100	78	16	2	4-φ18
	40	220	110	145	110	85	16	3	4-φ18
	50	240	120	160	125	100	16	3	4-φ18
	65	260	130	180	145	120	18	3	4-φ18
	80	280	140	195	160	135	20	3	8-φ18
	100	320	160	215	180	155	20	3	8-φ18
	125	380	190	245	210	185	22	3	8-φ18
	150	440	220	280	240	210	24	3	8-φ23
	200	550	260	335	295	265	26	3	8-φ23
	250	670	310	405	355	320	30	3	12-φ25
	300	720	370	460	410	375	30	3	12-φ25
