产品展示>> 球阀>>美标球阀
一、美标球阀 产品概述

Q41F美标球阀,适用于Class150~Class1500 的各种管路上,用于截断或接通管路中的介质。
特点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
适用场景:
美标球阀Q41F广泛适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、美标球阀 产品图片

美标球阀 美标球阀

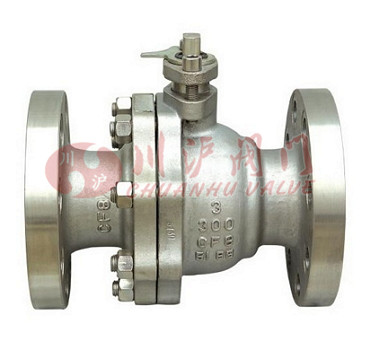

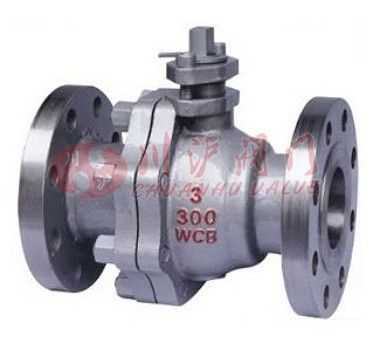

美标球阀(铸钢法兰连接) 美标球阀(不锈钢法兰连接)
三、美标球阀 零部件参数

名称 WCB类 CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

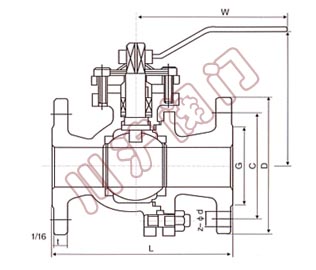

四、美标球阀 结构图

美标球阀结构图
五、美标球阀 连接尺寸

公称压力 公称通径 d L D C G b f Z-Φd H W
Class
150
1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
1" 25 127 108 79.5 51 12 1.6 4-16 95 170
1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
2" 51 178 152 120.5 92 16 1.6 4-19 120 200
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
3" 76 203 190 152.5 127 19 1.6 4-19 163 300
4" 102 229 229 190.5 157 24 1.6 8-19 182 400
5" 127 356 254 216 186 24 1.6 8-22 260 500
6" 152 394 279 241.5 216 26 1.6 8-22 280 800
8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300
1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
1" 25 165 124 89 51 18 1.6 4-19 95 170
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
2" 51 216 165 127 92 23 1.6 4-22 120 200
2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
3" 76 283 210 168.5 127 29 1.6 8-22 163 300
4" 102 305 254 200 157 32 1.6 8-22 182 400
5" 127 381 279 235 186 35 1.6 8-22 260 500
6" 152 403 318 270 216 37 1.6 12-22 280 800
8" 203 502 381 330 270 42 1.6 12-25 - 1100
六、美标球阀 安装说明

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、阀法兰与管线法兰间按管路设计要求装上密封垫。
5)、带传动机构的球阀,按产品使用说明书的规定安装。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
