三片式焊接球阀
一、三片式焊接球阀 产品概述
三片式焊接球阀是由三段式球阀组成，阀体耐压1000WOG，两端为焊接，方便和管道连接。阀体材质有WCB、SUS304、SUS316和SUS316L不锈钢，多用于温度在250度一下的介质中使用，具有结构紧凑、占用空间小、安装方便等特点，上海川沪阀门还生产三片式内螺纹球阀、三片式法兰球阀和三片式三通球阀等产品。

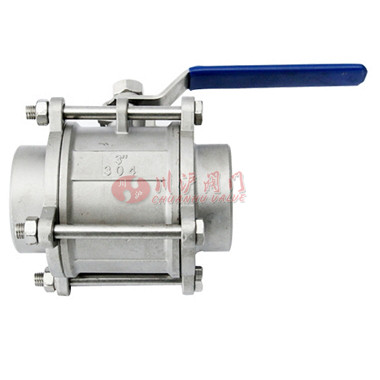

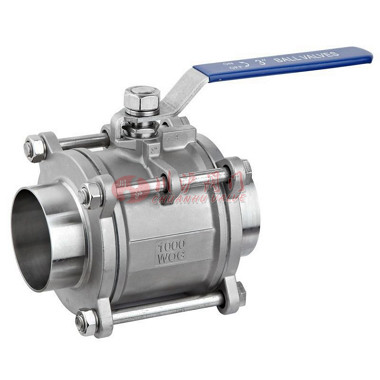

二、三片式焊接球阀 产品图片
 |
 |
| 三片式焊接球阀 | 三片式焊接球阀 |
三、三片式焊接球阀 零部件参数
| 设计与制造 | GB/T 12237 |
|---|---|
| 结构长度 | GB/T 15188.1 |
| 压力试验 | GB/T 13927| |
| 焊接端尺寸 | GB/T 12224（对焊端）和 JB/T1751（承插焊） |

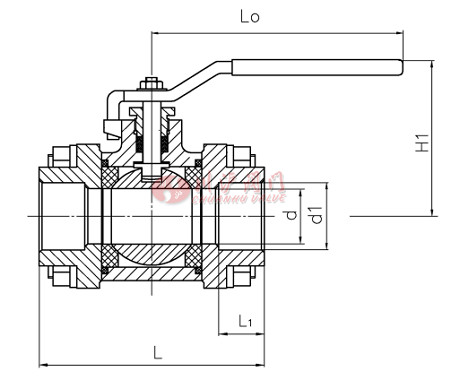

四、三片式焊接球阀 结构图
 |
五、三片式焊接球阀 连接尺寸
| 公称通径DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| L1 | 10 | 10 | 10 | 13 | 13 | 16 | 16 | 18 | 18 | 20 | 20 |
| d | 11 | 12 | 15 | 20 | 25 | 30 | 38 | 50 | 65 | 80 | 100 |
| d1 | 14.1 | 17.6 | 21 .8 | 27.5 | 34.7 | 43 | 49 | 61 .5 | 77 | 90 | 115.2 |
| H1 | 57 | 57 | 68 | 70 | 80 | 84 | 93 | 100 | 130 | 148 | 173 |
| Lo | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-三片式焊接球阀.PDF
三片式焊接球阀链接：http://www.shchuanhu.com/products/qiufa/sq11f.html
