一、V型球阀 产品概述

上海川沪阀门有限公司生产的V型球阀(型号:VQ40F\VQ40H\VQ40Y)是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。V型球阀其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(1)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当手动V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

二、V型球阀 产品图片

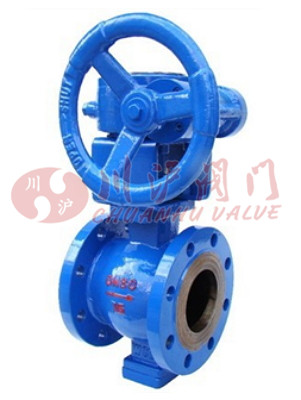

V型球阀 V型球阀

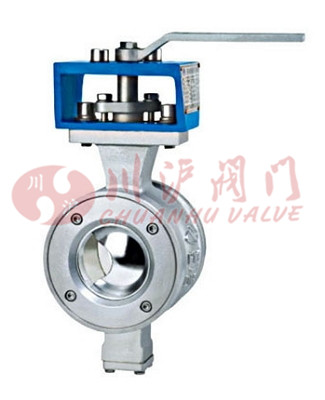

V型球阀(不锈钢对夹式) V型球阀(铸钢法兰式)
三、V型球阀 零部件参数

零件名称 阀门材质
阀体、阀盖 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺栓 35CrMoA 1Cr18Ni9Ti
四、V型球阀 性能规范

公称压力 PN(MPa) 试验压力 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度、含纤维、固体颗粒等介质 -28℃~550℃
2.4 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59 GB20592-97 AMSI B16.5
检验和试验 JB/T 9092-99 、API 598

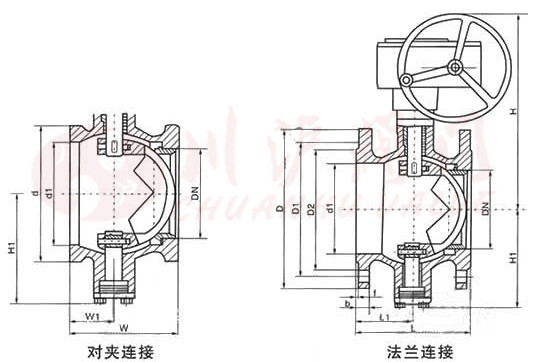

五、V型球阀 结构图

V型球阀结构图
六、V型球阀 连接尺寸

公称压或压力级 公称通径 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 102 25 - 64 38 57 200
40 - 60 114 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
