日标球阀

产品展示>> 球阀>>日标球阀
一、日标球阀 产品概述

Q41F日标球阀,适用于JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质。
特点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
适用场景:
日标球阀Q41F广泛适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、日标球阀 产品图片

日标球阀 日标球阀

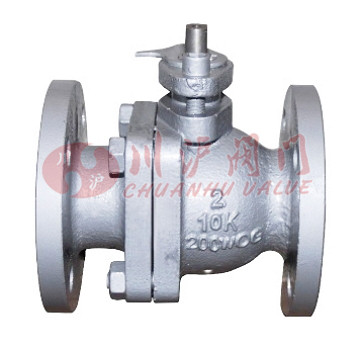

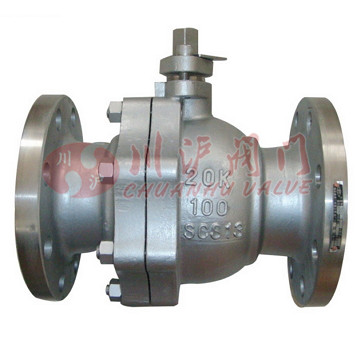

日标球阀(铸钢法兰连接) 日标球阀(不锈钢法兰连接)
三、日标球阀 零部件参数

名称 WCB类 CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8
四、日标球阀 结构图

日标球阀结构图
五、日标球阀 连接尺寸

公称压力 公称通径 d L D C G b f Z-Φd H W
JIS10K 15 15 108 95 70 52 12 1 4-15 79 135
20 20 117 100 75 58 14 1 4-15 84 135
25 25 127 125 90 70 14 1 4-19 95 170
32 32 140 135 100 80 16 2 4-19 103 170
40 38 165 140 105 85 16 2 4-19 111 200
50 50 178 155 120 100 16 2 4-19 120 200
65 64 190 175 140 120 18 2 4-19 153 300
80 76 203 185 150 130 18 2 8-19 163 300
100 100 229 210 175 155 18 2 8-19 182 400
125 125 356 250 210 185 20 2 8-23 260 500
150 150 394 280 240 215 22 2 8-23 280 800
200 200 457 330 290 265 22 2 12-23 - 1100
JIS20K 15 15 140 95 70 52 14 1 4-15 79 135
20 20 152 100 75 58 16 1 4-15 84 135
25 25 165 125 90 70 16 1 4-19 95 170
32 32 178 135 100 80 18 2 4-19 103 170
40 38 190 140 105 85 18 2 4-19 111 200
50 50 216 155 120 100 18 2 8-19 120 200
65 64 241 175 140 120 20 2 8-19 153 300
80 76 283 200 160 135 22 2 8-23 163 300
100 100 305 225 185 160 24 2 8-23 182 400
125 125 381 270 225 195 26 2 8-25 260 500
150 150 403 305 260 230 28 2 12-25 280 800
200 200 502 350 305 275 30 2 12-25 - 1100
六、日标球阀 安装说明

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、阀法兰与管线法兰间按管路设计要求装上密封垫。
5)、带传动机构的球阀,按产品使用说明书的规定安装。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
