三片式高平台球阀

产品展示>> 球阀>>三片式高平台球阀
一、三片式高平台球阀 产品概述

三片式高平台球阀是在三片式法兰球阀上的升级款,主要是为了方便和气动执行器和电动执行器组装使用,自带平台和支架设计,符合IS05211标准,减轻了和驱动执行器连接的成本和时间,阀体材质有WCB、304、316不锈钢系列,适合在温度250度一下介质中使用,相比螺纹连接的阀门,在对阀门维护、维修成本上提升了很多,方便拆卸和更换阀门。

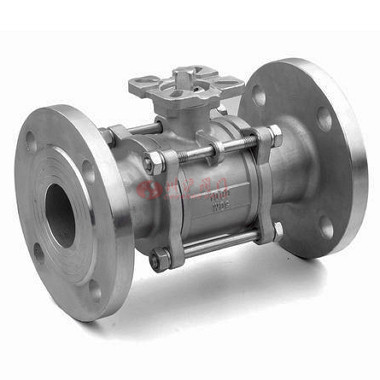

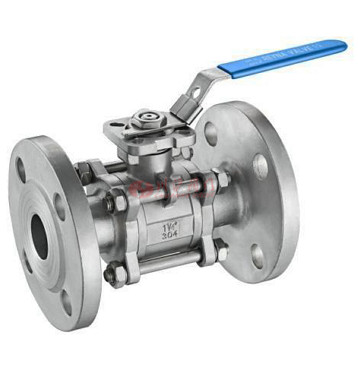

二、三片式高平台球阀 产品图片

三片式高平台球阀 三片式高平台球阀
三片式高平台球阀 三片式高平台球阀
三、三片式高平台球阀 零部件参数

设计制造DESIGN: GB/T-12237/ANSI B16.34
法兰尺寸FLANGE DIMENSIONS B/T-9113.1/ASME B16.5 CLASS150
检查与测试TEST GB/T-13927/API598

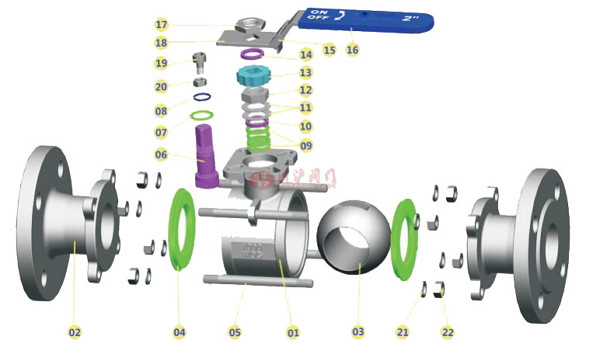

四、三片式高平台球阀 分解图

三片式高平台球阀分解图
五、三片式高平台球阀 零部件材质

NO. 零件名称PART NAME PN16/40 CLASS150/300 JIS-10K DIN PN40
1 阀体BODY CF8M CF8 CF8M WCB SCS13 1.4408
2 阀盖END CAP CF8M CF8 CF8M WCB SCS13 1.4408
3 球 BALL SS316 SS304 SS316 SS304 SS304 SS316
4 阀座SEAL RTFE RTFE RTFE RTFE RTFE RTFE
5 雛 STUD PTFE PTFE PTFE PTFE PTFE PTFE
6 阀杆STEM SS316 SS304 SS316 SS304 SS304 SS316
7 杆密封 THRUST WASHER PTFE PTFE PTFE PTFE PTFE PTFE
8 〇型圈 STEM O-RING VITON VITON VITON VITON VITON VITON
9 中头垫 STEM PACKING PTFE PTFE PTFE PTFE PTFE PTFE
10 _压套GLAND SS304 SS304 SS304 SS304 SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304 SS304 SS304 SS304 SS304
12 下螺帽STEM NUT SS304 SS304 SS304 SS304 SS304 SS304
13 睡盖 STOP WASHER SS304 SS304 SS304 SS304 SS304 SS304
14 垫片压簧 FILLING DAMPING RING SS304 SS304 SS304 SS304 SS304 SS304
15 锁片 LOCKING PAD SS304 SS304 SS304 SS304 SS304 SS304
16 胶套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC PLASTIC
17 螺媢 HANDLE NUT SS304 SS304 SS304 SS304 SS304 SS304
18 手柄 HANDLE SS304 SS304 SS304 SS304 SS304 SS304
19 定位螺丝STOP BOIT SS304 SS304 SS304 SS304 SS304 SS304
20 定位螺帽STOP NUT SS304 SS304 SS304 SS304 SS304 SS304
21 弹垫STUD A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8 A193 Gr.B8
22 螺帽NUT A194.Gr.8 A194.Gr.8 A194.Gr.8 A194.Gr.8 A194 Gr.8 A194.Gr.8

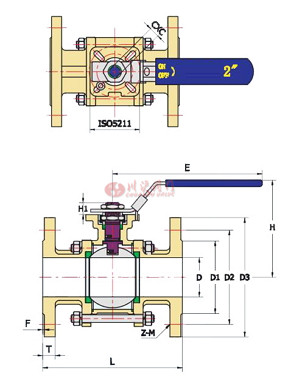

六、三片式高平台球阀 结构图

三片式高平台球阀结构图
七、三片式高平台球阀 连接尺寸

GB(国标法兰)DN15-DN50 PN16/40,DN65-DN100 PN16

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2” 15 130 112 48 9 9 46 65 95 14 2 4-14 F03/F04
DN20 3/4" 20 140 112 62 9 9 56 75 105 14 2 4-14 F03/F04
DN25 1" 25 150 136 64 11 11 65 85 115 14 2 4-14 F04/F05
DN32 1-1/4" 32 165 185 71 11 11 78 100 135 16 2 4-18 F04/F05
DN40 1-1/2" 38 180 198 76 14 14 84 110 145 16 2 4-18 F05/F07
DN50 2" 50 200 198 84.5 14 14 100 125 160 16 2 4-18 F05/F07
DN65 2-1/2" 64 220 265 106.8 17 17 120 145 185 18 2 4-18 F07/F10
DN80 3" 78 250 265 116.0 17 17 135 160 195 20 2 8-18 F07/F10
DN100 4" 100 280 325 154.5 17 17 156 180 215 20 2 8-18 F07/F10

1/2"~4"Class150

SIZE D L E H H1 C D1 D2 D3 T F M-N IS05211
DN15 1/2" 15 108 112 48 9 9 35.0 60.5 89.0 10.5 1.6 4-16 F03/F04
DN20 3/4" 20 117 112 62 9 9 43.0 70.0 98.6 10.5 1.6 4-16 F03/F04
DN25 1" 25 127 136 64 11 11 51.0 79.2 108.0 10.5 1.6 4-16 F04/F05
DN32 1-1/4" 32 140 185 71 11 11 63.5 88.9 117.5 11.2 1.6 4-16 F04/F05
DN40 1-1/2" 38 165 198 76 14 14 73.2 98.6 127.0 12.7 1.6 4-16 F05/F07
DN50 2" 50 178 198 84.5 14 14 92.0 120.7 152.5 14.3 1.6 4-19 F05/F07
DN65 2-1/2” 64 190 265 106.8 17 17 104.7 139.7 177.8 15.9 1.6 4-19 F07/F10
DN80 3" 78 203 265 116.0 17 17 127.0 152.4 190.5 17.5 1.6 4-19 F07/F10
DN1OO 4" 100 229 325 154.5 17 17 157.2 190.5 228.6 22.3 1.6 8-19 F07/F10

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
