三片式高平台球阀
产品展示>> 球阀>>三片式高平台球阀
一、三片式高平台球阀 产品概述

三片式高平台球阀是内螺纹球阀种类中的一种形式，高平台的设计多是为了和气动执行器组成三片式气动球阀，或与电动执行器连接组成三片式电动内螺纹球阀，阀门结构十分紧凑、占用空间小，与执行器连接后极大的扩展了本阀门的应用场合和范围，可以用在自动化控制系统中，实现对管道内气路、油路、水路等介质的控制。

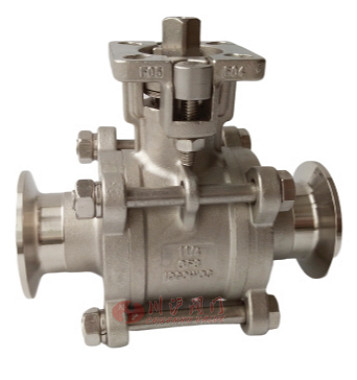

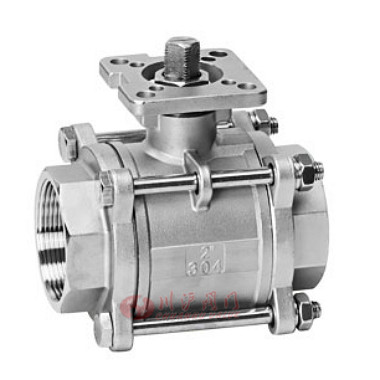

二、三片式高平台球阀 产品图片

三片式高平台球阀 三片式高平台球阀
三片式高平台球阀 三片式高平台球阀
三、三片式高平台球阀 零部件参数

设计制造DESIGN: GB/T-12224/ANSI B16.34
螺纹标准THREAD BSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试TEST GB/T-13927/API598
四、三片式高平台球阀 分解图

三片式高平台球阀分解图
五、三片式高平台球阀 零部件材质

NO. 零件名称PART NAME 材质 MATERIALS LIST
1 阀体BODY CF8M CF8
2 阀盖END CAP CF8M CF8
3 球 BALL SS316 SS304
4 阀杆STEM SS316 SS304
5 阀座SEAL RTFE RTFE
6 线条 BODY SEAL PTFE PTFE
7 杆密封 THRUST WASHER PTFE PTFE
8 0型圈 STEM O-RING VITON VITON
9 中头垫 STEM PACKING PTFE PTFE
10 填料压套GLAND SS304 SS304
11 碟簧 BELLEVILLE WASHER SS304 SS304
12 填料压套GLAND SS304 SS304
13 定位片 STOP WASHER SS304 SS304
14 金属垫WASHER SS304 SS304
15 手柄HANDLE SS304 SS304
16 螺帽 HANDLE NUT SS304 SS304
17 胶套 HANDLE COVER PLASTIC PLASTIC
18 螺检BOLT SS304 SS304
19 螺母NUT SS304 SS304
20 螺母NUT SS304 SS304
21 弹垫STUD SS304 SS304
22 螺检BOLT SS304 SS304

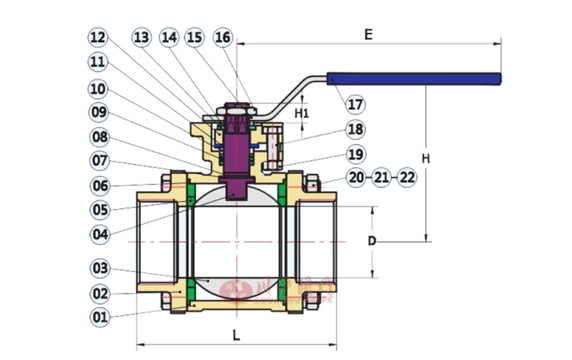

六、三片式高平台球阀 结构图

三片式高平台球阀结构图

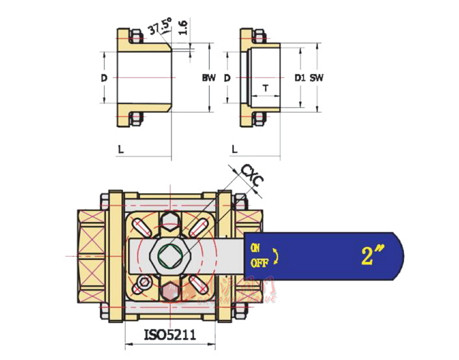

七、三片式高平台球阀 连接尺寸

SIZE L2(M3) D1 T BW H E H1 C
1/4" 55 14.1 10 26.5 63 99 8 9
3/8" 60 17.6 10 26.5 63 99 8 9
1/2" 75 21.8 10 26.5 70 102 8.5 9
3/4" 80 27.5 13 33 80 116 9 9
1" 90 34.7 13 39.7 90 145 11 11
1-1/4" 110 43 13 49 95 156 11 11
1-1/2" 120 49 13 54 105 172 14 14
2" 140 61.5 16 66.7 112 174 14 14
2-1/2" 185 77 16 84.5 174 213 16 17
3" 205 90 16 97 185 255 16 17
4" 240 115.2 19 127.5 205 255 16.5 19

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-三片式高平台球阀.PDF
